Описание средства измерений

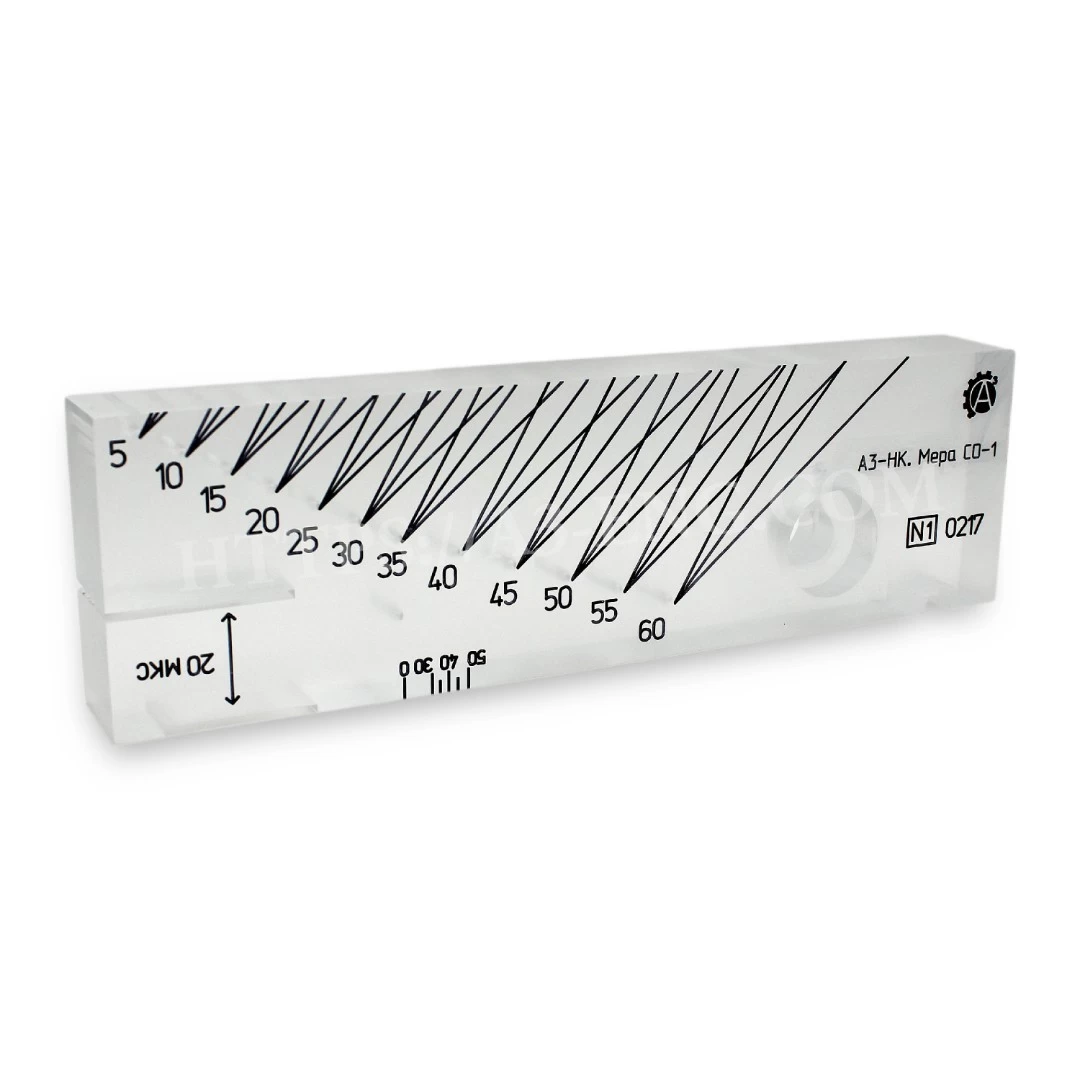

Мера СО-1 представляет собой изделие в виде параллелепипеда с цилиндрическими несквозными отверстиями на боковой поверхности, расположенных на разных расстояниях от рабочей поверхности, отверстиями и пазами для определения разрешающей способности, и пазом для определения погрешности глубиномера. Произведены в соответствии с 427610-011-4407661-2019.ТУ.
Назначение
Мера СО-1 предназначена для определения условной чувствительности, проверки разрешающей способности и погрешности глубиномера ультразвукового дефектоскопа.
Основные технические характеристики:
|
Наименование характеристики |
Значение |
|
Мера СО-1 |
|
|
Длина меры, мм |
279 |
|
Расстояние от грани 1 до паза 1, мм |
20 |
|
Диапазон номинальных значений расстояния от грани 1 до центров искусственных дефектов ИД4 – ИД16, мм |
от 15 до 165 |
|
Номинальное значение расстояния от грани 1 до центра искусственных дефектов ИД1, ИД2, ИД3, мм |
227 |
|
Ширина паза 3, мм |
2 |
|
Глубина паза 3, мм |
45 |
|
Масса, не более, кг |
1,3 |
|
Шероховатость Rа рабочих поверхностей меры, не более, мкм |
1,25 |
Каждый настроечный образец (мера) имеет маркировку и паспорт, который содержит сведения о конструктивных параметрах образца и материале, из которого он изготовлен, вид и размеры искусственных отражателей, условия хранения.
Метрологические характеристики:
|
Наименование характеристики |
Значение |
|
Мера СО-1 |
|
|
Номинальное значение и допустимое отклонение толщины меры, мм |
30,00-0,24 |
|
Номинальное значение и допустимое отклонение высоты меры, мм |
79,0±0,3 |
|
Номинальное значение и допустимое отклонение расстояния от паза 3 до рабочей поверхности3, мм |
27,00-0,21 |
|
Номинальное значение и допустимое отклонение расстояния от рабочей поверхности 2, мм - до паза 1 - до паза 2 |
5 +0,3 7,50+0,36 |
|
Номинальное значение и допустимое отклонение ширины паза 1 и 2, мм |
5,0±0,3 |
Гарантийный срок эксплуатации: 2 года.
Комплект поставки:
|
Наименование и условное обозначение |
Обозначение |
Кол-во |
|
Комплект мер дефектоскопические А3-НК* |
- |
1компл. |
|
Футляр |
- |
1 шт** |
|
Транспортная упаковка |
- |
1 шт |
|
Руководство по эксплуатации |
- |
1 экз |
|
Паспорт |
- |
1 экз |
|
Методика поверки |
МП 066.Д4-19 |
1 экз |
|
* - количество и тип в соответствии с заказом ** - количество в соответствии с заказом |
||
Производитель А3 инжиниринг
Размеры, мм 279
