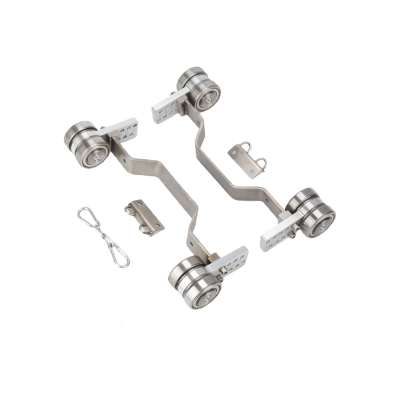

Магнитные колеса ЭКО-10МК

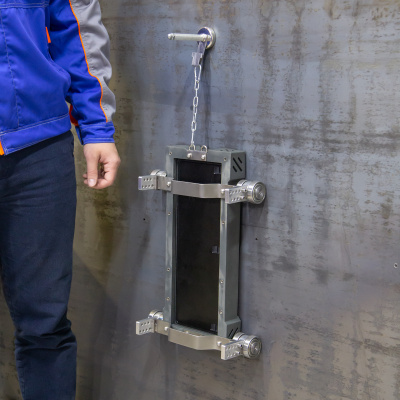

Магнитные колеса ЭКО-10МК используются для позиционирования плоскопанельного детектора Экоскан 10 в защитном кожухе ЭКО-10У на трубах диаметром от 219 мм и плоских объектах контроля из ферромагнитных металлов, ориентированных в любом пространственном положении. Приспособление оснащено фиксатором с магнитным основанием, который работает как якорь и исключает скатывание детектора с наклонной поверхности.

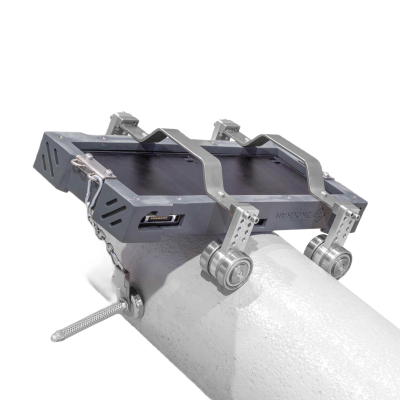

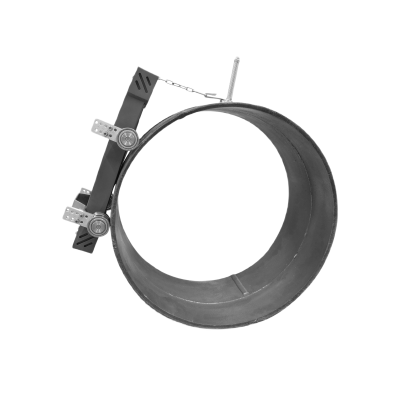

Магнитные колеса ЭКО-10МК удобно использовать при контроле кольцевых сварных соединений труб и резервуаров большого и среднего диаметров. Они легко позиционируются вдоль сварного соединения и дают возможность плавно перемещать детектор, не снимая его с трубы.

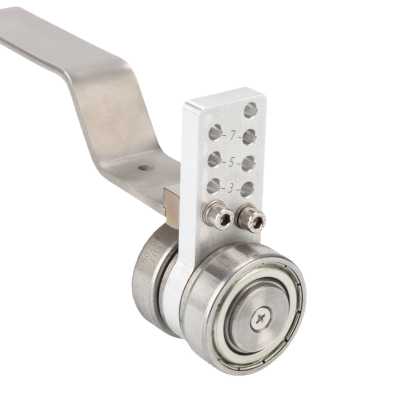

Конструкция защитного кожуха ЭКО-10У предусматривает 2 варианта крепления магнитных колес: с короткой или длинной колесной базой (в зависимости от диаметра объекта контроля). Также возможно регулирование высоты расположения детектора относительно объекта контроля за счет перестановки стоек. Всего предусмотрено 8 вариантов фиксации стоек для каждого варианта сборки.
|
Габаритные размеры с кожухом ЭКО-10У максимальные (широкое положение колес, крепежные отверстия № 8) (Д × Ш × В), мм
|
433 × 298 × 134 |
|
Масса, кг
|
2,6 |
|
Материал изделия
|
нержавеющая сталь, алюминий, сплав Nd-Fe-B |
|
Форма объекта контроля
|
цилиндрическая или плоская |
|
Габаритные размеры с кожухом ЭКО-10У минимальные (узкое положение колес, крепежные отверстия № 1) (Д × Ш × В), мм
|
433 × 298 × 99 |
