Комплекс цифровой радиографии "Цифракон"

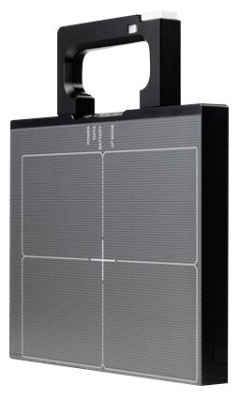

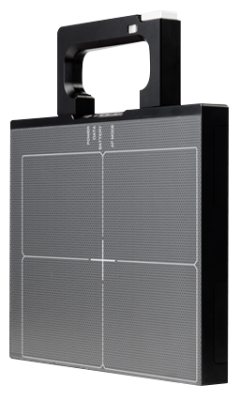

Комплекс цифровой радиографии «Цифракон» применяется для неразрушающего контроля методом РК. Предназначен для замены рентгеновской пленки. Детектор рентгеновского излучения устанавливается так же за объектом контроля и как можно ближе к нему по стандартным схемам контроля. Внутри детектора рентгеновское излучение сцинтиллятором GadOx преобразуется сначала в видимый свет, а потом уже формируется цифровое изображение, которое передается по беспроводной связи на экран компьютера, ноутбука или даже планшета. Комплекс является полностью автономным. Заряда батарей хватает на 8-ми часовой рабочий день. Детектор можно использовать и без компьютера. В его памяти может храниться до двухсот изображений. По окончанию работы изображения могут быть переданы по беспроводной связи в компьютер.
Программное обеспечение, которое установлено на компьютере, позволяет: применять различные цифровые фильтры для улучшения выявляемости дефектов, измерять размеры дефектов, определять соотношение сигнал/шум, наносить на изображение различные метки и текст, строить профиль интенсивности интересуемого участка, хранить в базе данных как исходное, так и улучшенное изображение.
Технические характеристики:
|
Технология |
TFT с фотодиодом |
|
Сцинтиллятор |
CsI:Tl / Gd2O2S:Tb |
|
Разрешение, пиксель |
2304 x 3072 2048 x 2560 2560 x 3072 |
|
Размер матрицы, мм |
172,8 х 230,4
292,6×97,6 253,95 х 317,44 358,4 х 430,08 |
|
Размер пикселя, мкм |
74 127 124 140 |
|
АЦП |
16 бит |
|
Диапазон напряжения рентгеновского излучения |
40 кВ -450 кВ |
|
Максимальное время выдержки |
180 с. |
|
Интерфейс данных |
Проводной: Gigabit Ethernet (1000BASE-T) через PoE (питание через Ethernet) Беспроводная связь: IEEE802.11n / ac (2,4 ГГц, 5 ГГц) |
|
Время получения изображения |
Проводная: 1,5 с Беспроводная связь: 3 с |
|
Размеры детектора, мм |
208.2 х 256.5 х 27.5 400×160×30 322 х 355 х 17 400 х 470 х 17 |
| Вес |
2,4 кг* 2,2 кг* 3,4 кг* 4,2 кг* *с учетом дополнительной защиты |
| Рабочий диапазон температуры | От -20 ℃ до + 50 ℃ |
| Батарея |
8 ч (захват) 9 ч (в режиме ожидания) |
| Пыленепроницаемость и водостойкость | IP67 |
| Мёртвые зоны |
3.0 мм (в нижней части), 6.0 мм (с правой стороны) 8.5 мм (с обоих сторон) 8 мм (в нижней части); 10 мм (с правой стороны) |
| Мощность | DC 24 В, 1 А |
Экономическое сравнение:
|
Прямая цифровая радиография с комплексом «Цифракон»* |
|
|
Среднее количество контролируемых соединений в смену |
25 соединений |
|
Среднее количество рабочих дней в году |
300 дней |
|
Стоимость контроля одного сварного соединения без учета ЗП дефектоскопистов и накладных расходов |
80 рублей |
*расчет производится на основе следующих условий:
- минимальный срок службы плоскопанельного детектора: 5 лет
- объект контроля: труба диаметром 150 мм
|
Традиционная пленочная радиография** |
|
|
Стоимость расходных материалов (пленка и химия) на одно сварное соединение |
227 рубля |
|
Стоимость контроля одного сварного соединения без учета ЗП дефектоскопистов и накладных расходов |
227 рубля |
**расчет производится на основе следующих условий:
- объект контроля: труба диаметром 150 мм
- используемая рентген пленка: AGFA D7 Pb RollPac 70х90м
- используемая химия для фотообработки: G128 и G328
- на повторные снимки заложено 5% пленки и химии
Базовый комплект:
- Детектор
- Планшет по IP67
- Специализированное ПО
Дополнительное оборудование:
- Ноутбук
- Приспособление для крепления на трубу
