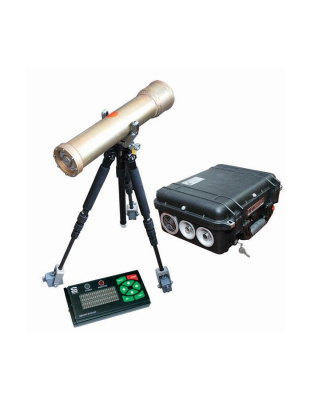

РПД-160 С рентгеновский аппарат

Переносной дефектоскоп постоянного потенциала в северном исполнении РПД – 160С предназначен для проведения неразрушающего контроля метом радиографии сварных швов трубопроводов и емкостного оборудования, строительных металлоконструкций, заготовок из черных и цветных металлов. Аппарат способен работать, как в условиях заводской лаборатории, так и в полевых условиях, поскольку может эксплуатироваться в диапазоне температур от -40°С до +40С, при влажности до 80% и атмосферном давлении от 84 до 107 кПа.

Выпускает дефектоскоп РПД – 160С созданная в 1998 году компания «Синтез НДТ» из Санкт-Петербурга, специализирующаяся на производстве промышленных рентгеновских аппаратов постоянного действия.

Конструкция рентгеновского аппарата РПД – 160С

Портативный рентгеновский направленный аппарат постоянного потенциала РПД – 160С востребован в линейном строительстве – при прокладке трубопроводов, на предприятиях транспортного и энергетического машиностроения, при изготовлении строительных металлоконструкций и в других отраслях. Компактность и малый вес рентгеновского аппарата РПД – 160С позволяют контролировать качество сварки в труднодоступных местах и зонах с ограниченным доступом: обвязке тепловых и атомных электростанций, на химических и пищевых производствах. Это устройство способно просвечивать стальные изделия толщиной до 40 мм.

Рентгеновский дефектоскоп РПД – 160С имеет двойное питание: в зависимости от условий работы он может быть подключен к сети напряжением 220 В, либо получать питание от встроенного аккумулятора (по требованию заказчика в комплект поставки могут входить запасной аккумулятор и зарядное устройство). Конструкцией аппарата предусмотрена возможность регулирования анодного напряжения на трубке и времени экспозиции. Управление аппаратом постоянного потенциала РПД – 160С производится микропроцессорным устройством, что позволяет исключить влияние человеческого фактора, избежав тем самым наличие возможных ошибок оператора и обеспечив стабильную работу аппарата и его надежность на протяжении всего срока эксплуатации.

Благодаря малому размеру фокусного пятна, возможности регулировать силу тока и напряжения, на портативном рентгеновском аппарате РПД – 160С можно при нормальной экспозиции получать качественные снимки, чувствительность и способность обнаруживать дефекты которых соответствует требованиям евронорм и «Правил контроля сварных соединений оборудования и трубопроводов атомных энергетических установок» (ПНАЭ Г-7-10-89). В то же время малый размер фокусного пятна, согласно евростандартам и отечественным методикам радиографического контроля, дает возможность максимально близко разместить аппарат от контролируемого объекта, что позволяет минимизировать время экспозиции.

Увеличивает эффективность работы дефектоскопа РПД – 160С широкий пучок излучения (60°×80°), дающий возможность контролировать участок большой длины за одну экспозицию. Конструкцией рентгеновского аппарата РПД – 160С предусмотрена электронная тепловая защита, отключающая устройство при нагреве анода до температуры 80°С. При этом, если отключение произошло во время экспозиции, то после остывания прибора, съемка продолжится с момента прерывания.

Конструктивные особенности рентгеновского аппарата РПД – 160С

Переносной рентгеновский дефектоскоп в северном исполнении РПД – 160С обладает некоторыми особенностями, отличающими его от аналогов:

• возможностью варьировать напряжение на трубке в интервале от 50 до 160 кВ;
• расширенным диапазоном температур эксплуатации;
• высоким качеством рентгеновских снимков;
• малым весом, небольшими размерами, высокой производительностью;
• удобным управлением за счет отличной различимости на свету и в темноте световых и цифровых индикаторов.

Рентгеновский аппарат РПД – 160С можно приобрести в компании «Литас» (Казань), которая является одним из ведущих отечественных предприятий по выпуску, гарантийному и постгарантийному обслуживанию аппаратов неразрушающего контроля радиографическим методами.

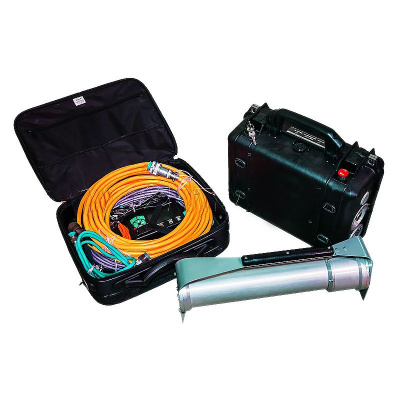

Состав аппарата:

• моноблок;
• блок питания и управления (БПУ) со световой и звуковой сигнализацией рентгеновского излучения;
• пульт дистанционного управления (ПДУ);
• комплект кабелей;
• съемная ручка;

Дополнительная комплектация:

• защитный кожух;
• аккумуляторный блок;
• штатив;
• комплект магнитных опор к штативу;
• комплект опор на трубу;
• система радиоуправления;
• каретка;
• приспособление цепное.
