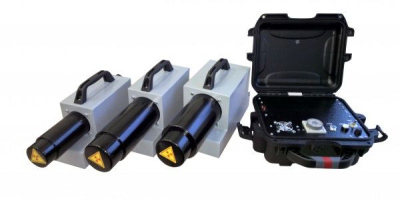

Импульсный рентгеновский аппарат Памир-250

Для выполнения работ по неразрушающему контролю в полевых условиях сварных соединений трубопроводов большого диаметра, швов металлических емкостных сооружений во многих случаях используются отечественные рентгеновские дефектоскопы. Из-за санкционных ограничений торговая сеть сейчас не может предложить аппараты для неразрушающего контроля, изготовленную ведущими западными компаниями, однако даже без них рынок предлагает широкий выбор качественного российского рентгеновского оборудования, в т.ч. портативный аппарат импульсного действия«Памир-250», разработанный и изготовленный ООО «Спектрофлэш» из Санкт-Петербурга.

Информация о компании «Спектрофлэш»

ООО «Спектрофлэш» было организовано в 1990 году. Его основателями стали:

• ведущее советское предприятие, выпускающее рентгеновскую аппаратуру с 1928 года, в управлении которого были научные, исследовательские и производственные предприятия по всей территории СССР от Таллина до Свердловска и Еревана;
• фирма «Kurt Mitterfellner GmbH» (г. Бад-Зоден, Германия), которая является одним из ведущих компаний, в управлении которой изготовление, поставки и маркетинг сложных наукоемких изделий.

За это время специалистами компании из Санкт-Петербурга были выполнены работы по конструированию и освоению производства почти полутора десятка моделей рентгеновских аппаратов, конструктивные и технологические решения которых были защищены авторскими свидетельствами и патентами. Более 10 тысяч приборов компании «Спектрофлэш» выполняют работы на предприятиях и в лабораториях 30 стран мира.

Популярности аппаратам из Санкт-Петербурга добавляют простое управление, быстрые и качественные работы по гарантийному и постгарантийному обслуживанию аппаратов для неразрушающего контроля собственного производства, а также их весьма выгодное соотношение цены и качества.

Конструкция дефектоскопа «Памир-250»

В соответствии с конструктивным решением рентгеновский панорамный аппарат «Памир-250» способен находить дефекты в толще материала на глубине до 45 мм. Прибор состоит из:

• рентгеновского излучателя, размерами 515×140×210 мм и весом 7,9 кг, включающего в себя:

• маслонаполненный высоковольтный модуль, в котором размещены импульсный трансформатор, разрядник-обостритель и источник излучения - импульсная рентгеновская трубка с холодным катодом;
• первичный контур, подающий импульсы на вход высоковольтного модуля, состоящего из накопительных конденсаторов и разрядника.

• выносного пульта управления, размерами 310×260×150 мм и весом 6,3 кг, соединенного с излучателем кабелем, длиной 30 м, что позволяет отнести место работы оператора на безопасное расстояние от источника излучения. В пульте управления располагаются:

• источник первичного напряжения – высокочастотный транзисторный генератор с самовозбуждением, работающий совместно с высоковольтным повышающим трансформатором;
• таймер экспозиции с несколькими временными поддиапазонами, причем переход управлением с одного на другой производится микропереключателем;
• цепи управления и защиты, обеспечивающие нормальную работу генератора и защиту системы в случае отсутствия нагрузки в высоковольтной цепи, а также защиту от перегрева.

Основные конструктивные решения переносного аппарата «Памир-250» позволяют работу прибора в диапазоне температур от -40⁰С до +50⁰С с питанием от сети напряжением 220 В, частотой 50 Гц или от аккумуляторов напряжением 24 В. Корпус дефектоскопа позволяет обеспечить защиту устройства от попадания твердых частиц величиной более 12,5 мм, однако защита от влаги не предусмотрена.

Принцип работы рентгеновского дефектоскопа

Вспышки рентгеновского излучения создаются на выходе импульсной рентгеновской трубки из-за взрывной электронной эмиссии, которая возникает в результате подачи на катод через импульсный трансформатор и разрядник-обостритель высоковольтных импульсов продолжительностью в несколько наносекунд. Холодный катод источника излучения импульсного дефектоскопа отличает этот класс приборов от аппаратуры непрерывного действия. Благодаря такому решению отпадает необходимость использования сложных многоконтурных систем охлаждения рентгеновской трубки, что дает возможность сделать прибор дешевле и упростить его эксплуатацию.

«Памир-250» от компании «Литас»

Приобрести переносной аппарат «Памир-250» можно у компании «Литас», которая является официальным представителем ООО «Спектрофлэш». Поскольку деятельность ООО «Литас» связана с разработкой и выпуском приборов для неразрушающего контроля, использующих источники ионизирующего излучения, специалисты компании смогут оказать профессиональные консультации по эксплуатации аппарата «Памир-250».
