Импульсный рентгеновский аппарат Триада-300

Триада-300 — портативный рентгенаппарат, один из самых компактных в своем классе мощности. Это универсальное решение для неразрушающего контроля металлоконструкций. Позволяет находить скрытые дефекты — трещины, пустоты, непровары — которые способны оказать критическое воздействие на прочность и надежность металлоконструкции.

Подходит для эксплуатации в разных климатических условиях, в том числе сложных и экстремальных. Может использоваться в полевых условиях, обследовать труднодоступные участки. Питание — от сети или автономного источника, что позволяет использовать его на объектах, удаленных от стационарных источников питания. Совместим с различными детекторами излучения и обеспечивает чувствительность контроля, соответствующую II классу по ГОСТ 7512-82.

Конструктивные особенности

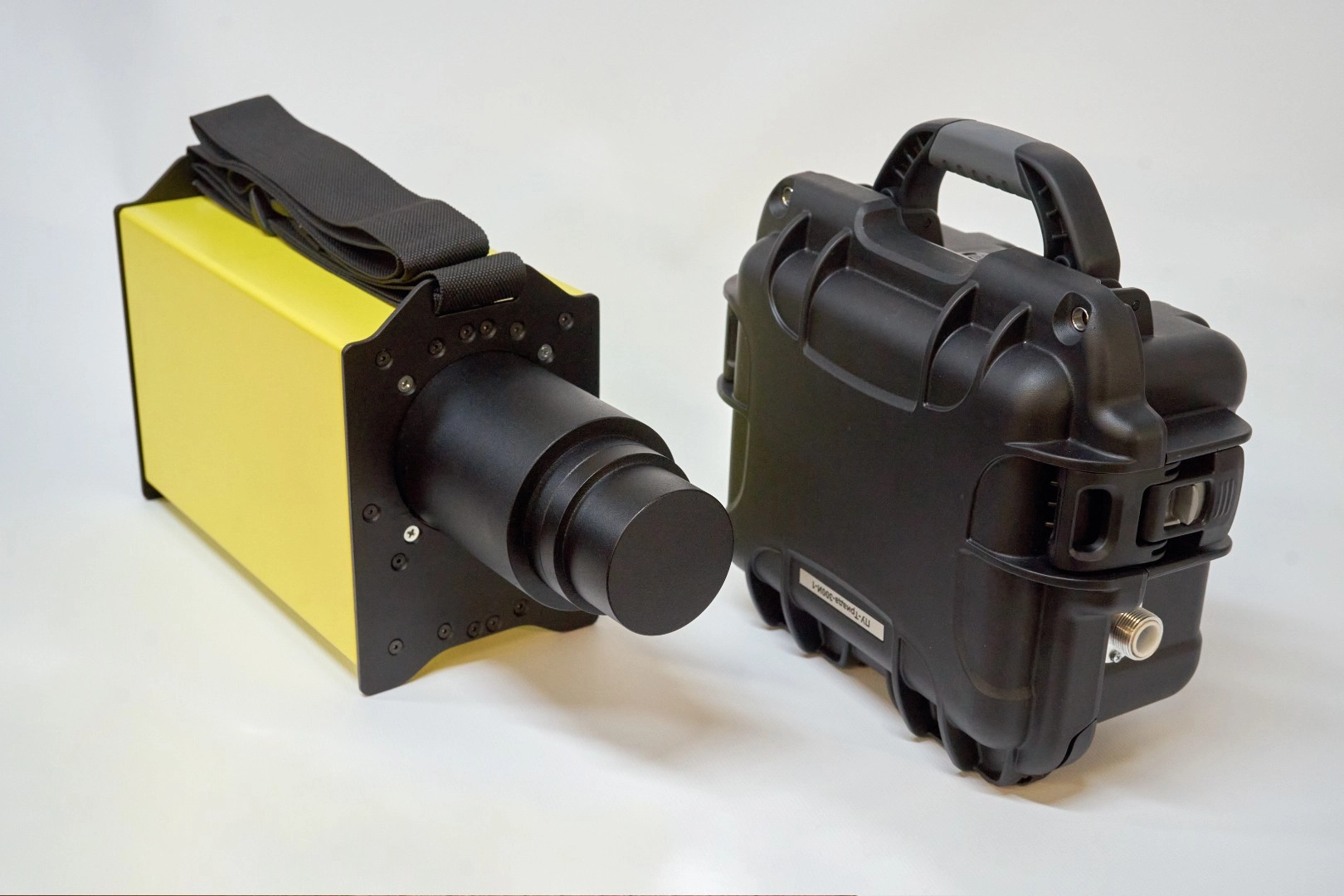

Рентгеновский блок

Это основной рабочий модуль. Он расположен в герметичном корпусе, заполненном трансформаторным маслом. Корпус имеет антикоррозийное покрытие, которое защищает его от воздействия агрессивных сред.

Масляная система обеспечивает надежную изоляции и эффективный теплоотвод с естественной конвекцией через стенки корпуса. В критических режимах работы избыточное тепло передается на алюминиевые ребра корпуса. Такая система теплоотвода позволяет эксплуатировать прибор в широком температурном диапазоне — от -40°C до +50°C. В блоке встроена система самодиагностики, которая контролирует состояние изоляции, уровень масла, температуру.

Внутри маслонаполненного блока располагается рентгеновская трубка и высоковольтный преобразователь. Рентгеновская трубка работает по принципу взрывной эмиссии. Она выполнена из стекла и рассчитана на напряжении до 300 кВ. Использование в конструкции холодного катода увеличивает ресурс работы по сравнению с термоэмиссионными аналогами.

Высоковольтный преобразователь построен по схеме резонансного инвертора, частота преобразования — около 20 кГц. Он обеспечивает формирование импульсов от 1 мс до 5 секунд, с точной стабилизацией амплитуды. В его конструкцию входят высоковольтный трансформатор, умножитель напряжения и система контроля.

Снаружи на корпусе располагается фланцевый узел для установки коллиматоров, а также точки крепления для различных монтажных конфигураций для стационарной установки или работы со штативами.

Блок управления

БПУ — электронный модуль. Его основной элемент — высокочастотный инверторный преобразователь. Он отвечает за формирование и стабилизацию высокого напряжения для рентгеновской трубки. Он поддерживает выходное напряжение на уровне ±1% от заданных параметров. Многоступенчатая система фильтрации защищает от электромагнитных помех, скачков напряжения. Преобразователь DC/DC обеспечивает работу блока в автономном режиме. Он способен работать с широким диапазоном входных напряжений — от 21 до 27 В.

Управляющая часть блока построена на микропроцессорной базе. Центральный контроллер:

• Регулирует параметры высоковольтных импульсов.
• Контролирует время экспозиции с дискретностью 0,1 секунды.
• Контролирует температурный режим критических узлов.
• Контролирует целостность защитного заземления.
• Автоматически отключает питание в случае перегрева.

На лицевой панели расположен ЖК-дисплей, на котором отображаются все основные параметры: установленные и реальные рабочие параметры, коды возможных ошибок, счетчик наработки аппарата.

Для управления используется клавишная панель с механизмом защиты от случайных нажатий. Для плавной регулировки параметров используется энкодер. Также предусмотрен аварийный выключатель с механической блокировкой.

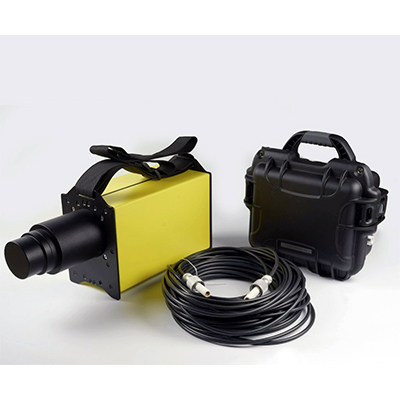

Блок дистанционного управления

Предназначен для управления аппаратом Триада-300 с безопасного для оператора расстояния. С блоком питания пульт соединяется кабелем. Текущие параметры работы прибора выводятся на ЖК-дисплей пульта. Кнопки имеют защиту от случайного нажатия. Есть кнопка аварийного отключения с механической блокировкой.

Питание пульта — от батареи, рассчитанной на 8-10 часов непрерывной работы. Корпус герметичен, что позволяет эксплуатировать аппарат в любых погодных условиях. Для удобства использования предусмотрено крепление для ремня, магнитная площадка для фиксации на металлической поверхности. Блок управления устойчив к промышленным помехам.

Принцип работы

Триада-300 — это импульсный рентгеновский аппарат. Принцип его работы основан на генерации коротких, но мощных рентгеновских импульсов. Когда на аппарат подается высокое напряжение, он создает интенсивные всплески излучения, способные проникать через металл.

Ключевая особенность — небольшой размер фокусного пятна (2,5 мм). Это означает, что излучение исходит из компактной области, что обеспечивает высокую четкость и детализацию на снимках.

Аппарат обладает значительной проникающей способностью. В зависимости от применяемых плёнок и усиливающих экранов, он позволяет проверять стальные изделия толщиной до 40-50 мм, выявляя даже мелкие дефекты сварных соединений.

Есть два режима просвечивания:

• Направленное. Луч проходит через коллиматор, обеспечивая точечную проверку конкретного участка.
• Псевдопанорамное. Угол рассеивания — 180°. Это позволяет за один раз просканировать цилиндрический объект, например, трубу, по окружности.

Область применения

• Нефтегазовая отрасль. Обследование магистральных трубопроводов. Применение аппарата Триада-300 позволяет сократить время исследований за счет псевдопанорамного просвечивания, так как за одну экспозицию можно проверить шов без перемещения оборудования.
• Энергетика. Оценка состояния критических элементов энергооборудования: котлов, паропроводов и т.п.
• Судостроение, авиастроение, космическая отрасль. Обследование конструкций, для которых критически важна надежность и устойчивость к коррозии, воздействию среды.
• Строительство. Обследование строительных конструкций: ферм, опор, крановых балок.
• Железнодорожный транспорт. Обследование рельсовых стыков, элементов подвижного состава.

Особенности и преимущества

• Высокая проникающая способность. Триада-300 способна просвечивать сталь разной толщины, в зависимости от используемых материалов. Например, использование с аппаратом пленки F8 с металлофлуоресцентным экраном позволяет исследовать конструкции толщиной до 40 мм.
• Точность обследования. Чувствительность аппарата — II класс по ГОСТ 7512-82. Он хорошо «видит» скрытые дефекты.
• Универсальность. Благодаря двум режимам работы можно проверять и небольшие участки шва, и цилиндрические конструкции без перемещения аппарата.
• Мобильность и автономность. Это компактный аппарат, его удобно транспортировать, использовать в полевых условиях, труднодоступных местах. Может работать и от сети, и от аккумулятора, поэтому не привязан к стационарной сети.
• Адаптивность к климатическим условиям. Рабочий диапазон температур — от -40°C до +50°C, поэтому его можно применять в районах с разными климатическими условиями.
• Безопасность. В аппарате предусмотрена система аварийного отключения, есть механический замок, предотвращающий случайный запуск. Оператор находится на безопасном расстоянии, управляя работой прибора с помощью пульта ДУ.

Триада-300 — хорошее решение для организаций, которым необходимо регулярное проведение радиографического контроля металлоконструкций. Аппарат обеспечивает четкость визуализации, имеет достаточную мощность для контроля толстостенных конструкций.
