Установка предназначена для воспроизведения и передачи:
• единиц кермы и мощности кермы в воздухе,
• экспозиционной дозы и мощности экспозиционной дозы,
• амбиентного эквивалента дозы и мощности амбиентного эквивалента дозы,
• индивидуального эквивалента дозы и мощности индивидуального эквивалента доз
при поверке, калибровке, градуировке и испытаниях дозиметров и измерителей мощности дозы гамма-излучения.
Особенности
Транспортабельность
• две колесные платформы для перемещения установки через стандартные дверные проемы
• сборно-разборная конструкция, позволяющая переносить составные элементы вручную
Безопасность
• не требуется специальное проектирование или дополнительная радиационная защита помещений
• простая, удобная и безопасная загрузка/перегрузка источников с помощью поставляемых приспособлений
Простота
• интуитивно понятный интерфейс оператора, возможность работы в автоматическом режиме
Доступность
• отсутствие затрат на проектирование и строительство специального помещения, меньшие затраты на инсталляционные работы
Компактность
• для размещения не требуется большое помещение
Надежность
• десятки тысяч часов наработки на отказ
Безопасность эксплуатации
• Установка с комплектом источников может размещаться в помещениях, не требующих дополнительной радиационной защиты. Радиационное воздействие на персонал и население при эксплуатации, неисправности или аварии установки ограничивается самой установкой и не выходит в помещение, в котором она размещена.
• При расположении источника максимальной активности (Cs-137 активностью 820 Ки) в рабочем положении мощность дозы на расстоянии 30 см от любой поверхности корпуса установки не превышает 2 мкЗв/ч.
• При расположении источников в положении хранения мощность дозы на любой поверхности корпуса установки не превышает 0,5 мкЗв/ч.
• Радиационная безопасность эксплуатации установки обеспечивается системой управления совместно с системой сигнализации и блокировки, а также системой радиационного контроля с одним блоком детектирования гамма-излучения, расположенным в рабочей камере установки.

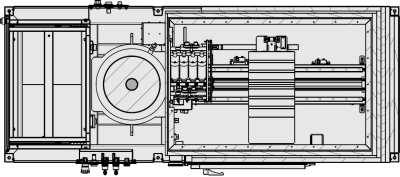

Описание установки
• Рабочая камера со всех сторон закрыта свинцовой защитой различной толщины.
Поверяемые приборы размещаются на рабочем столе СЛП. Рабочий стол имеет возможность регулировки по высоте при помощи электропривода, а также перемещения поверяемого прибора по оси излучения.
• Блок из 4 аттенюаторов обеспечивает ослабление потока излучения от источника.
• Станция управления при помощи электроприводов обеспечивает дистанционную подачу источников в облучателе из положения хранения в рабочее положение и обратно, позиционирование поверяемых приборов в пучке излучения по оси излучения, регулировку рабочего стола по высоте и установку комбинаций аттенюаторов.
• Загрузка приборов на рабочий стол осуществляется через дверь. С центрального и наладочного пультов можно осуществлять управление всеми механизмами установки в наладочном и полуавтоматическом режимах.
• Система видеонаблюдения состоит из трех видеокамер, которые обеспечивают контроль за положением платформы СЛП по рулетке, наблюдением за показаниями приборов и обзор рабочей камеры. Изображение с видеокамер выводится на мониторы АРМ.
• Установка оснащена 6 регулируемыми по высоте опорами. Установка оснащена двумя специальными колесными блоками, при помощи которых она может перемещаться на небольшие расстояния (внутри комнаты) в собранном виде.
Характеристики
|
Количество источников гамма-излучения
|
2 набора из 2-х источников
|
|
Максимальная активность применяемых источников гамма-излучения 137Cs
|
до 820 Ки
|
|
Диапазон воспроизведения мощности амбиентного эквивалента дозы (МАЭД)
|
0,35 мкЗв/ч – 15 Зв/ч
|
|
Доверительные границы относительных погрешностей (доверительная вероятность 0,95) воспроизведений:
· единиц мощности амбиентного эквивалента дозы (МАЭД) и мощности индивидуального эквивалента дозы (МИЭД), не более
· единиц мощности кермы в воздухе, мощности экспозиционной дозы, не более
|
7 %
5 %
|
|
Точность позиционирования рабочего стола по оси излучения
|
не более 0,2 мм
|
|
Масса приборов, устанавливаемых на рабочем столе, не более
|
30 кг
|
|
Максимальный уровень собственного радиационного фона на любой поверхности корпуса установки при расположении источников в положении
|
до 0,5 мкЗв/ч
|
|
Потребляемая мощность установки от однофазной сети переменного тока напряжением 230 В частотой 50 Гц, не более
|
400 Вт
|
|
Габаритные размеры собранной установки:
Длина × Ширина × Высота, м
|
1,9×0,9×1,65
|
|
Масса установки, не более
|
3500 кг
|
