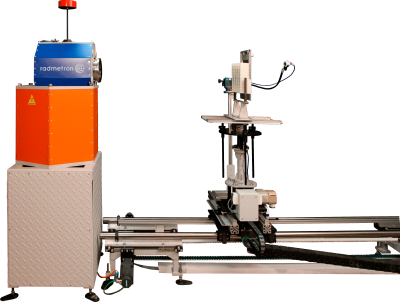

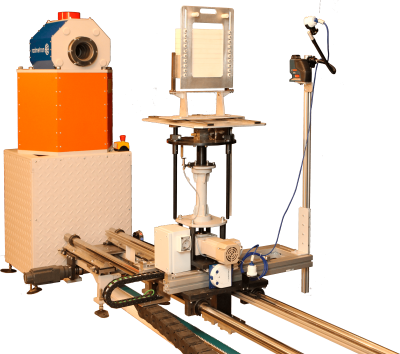

Установка дозиметрическая гамма-излучения автоматизированная УДГА-РМ9100

Под заказ

Запросить КП

Отправить заявку

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание

Описание

Установка предназначена для поверки, калибровки, градуировки и испытаний в коллимированном пучке гамма- излучения (создаваемых эталонными источниками 241Am, 137Cs, 60Co и других) средств измерений экспозиционной дозы и мощности экспозиционной дозы, кермы и мощности кермы в воздухе, амбиентного эквивалента дозы и мощности амбиентного эквивалента дозы, индивидуального эквивалента дозы и мощности индивидуального эквивалента дозы.
Установка безопасна для персонала и населения. Радиационное воздействие при эксплуатации, неисправности или аварии ограничивается рабочей камерой.
Установка предназначена для лабораторий метрологических служб и предприятий занимающихся разработкой и производством дозиметрической аппаратуры.

Принцип работы

В установке реализуется схема облучения с одним неподвижным многопозиционным облучателем и системой линейного перемещения рабочего стола (СЛП). Изменение значений дозиметрических величин, воспроизводимых в установке, достигается применением источников гамма- излучения различной активности и изменением расстояния между источником и детектором в интервале рабочих расстояний установки. Управление выбором источника в барабане облучателя, выводом выбранного источника в рабочее положение и позиционированием проверяемого прибора в пучке излучения установки осуществляется оператором дистанционно с ПУ установки или при помощи специального метрологического ПО установленного на ПК.

Преимущества

• Работа многопозиционных облучателей МО12 и МО14 с ИИИ осуществляется дистанционно
• Конструкция установки обеспечивает ее безопасную эксплуатацию при любых нештатных ситуациях
• Все детали и узлы облучателя, которые находятся в контакте с источниками, не требуют обслуживания в течение всего срока эксплуатации установки
• Применение цилиндрических направляющих, подшипниковых опор и зубчатого ремня обеспечивают точность позиционирования, высокую скорость и бесшумность работы системы линейного перемещения (СЛП)
• Автоматизирована процедура измерения анизотропии чувствительности дозиметров
• Предусмотрена возможность дистанционного (из комнаты оператора) подключения различных стендов и приборов, установленных на рабочем столе
• Система управления установки, выполненная на базе промышленной автоматики, обеспечивает надежную и безотказную работу на время всего срока эксплуатации установки
• Дисплей пульта управления установки имеет простое, интуитивно понятное и наглядное меню. Для более удобной работы на дисплей выдаются различные текстовые сообщения о нарушениях и подсказки оператору при неправильных действиях
• Системы сигнализации и блокировок совместно с системой управления установкой и системой радиационного контроля обеспечивают защиту персонала от облучения

Автоматический режим калибровки

Специальное ПО, кроме ручного режима, обеспечивает автоматический режим калибровки.

При автоматической калибровке, оператору необходимо выбрать одну из имеющихся программ (или задать собственную), зарегистрировать калибруемый прибор в системе, вставить его в кассетницу и установить на поворотный столик. Все остальные процессы установка выполняет автоматически.
Результаты поверки оформляют выдачей свидетельства о поверке в соответствии с ТКП 8.003-2011. В свидетельстве указывается следующая информация: данные лаборатории проводящей калибровку и контакты компании-заказчика, информация о калибруемом приборе, условия проведения калибровки, информация об аккредитации калибровочной установки и таблица с данными о результатах калибровки.

Доступные модификации

• УДГА-PM9100 (облучатель МО14)
• УДГА-PM9101 (облучатель МО12)

PM9101 отличается от PM9100 применением радионуклидных источников гамма-излучения с меньшей активностью.

Комплект поставки

• Многопозиционный облучатель МО12 (для РМ9101) или МО14 (для РМ9100)
• Комплект принадлежностей облучателя
• Система линейного перемещения рабочего стола
• Система лазерной юстировки прибора на рабочем столе
• Система управления установки
• Система радиационной безопасности
• Система радиационного контроля
• Система видеонаблюдения
• Переговорное устройство между рабочей камерой и комнатой оператора
• Автоматизированное рабочее место оператора (АРМ)
• Специальное ПО для автоматизации процедур калибровки и поверки приборов
• Комплект рабочих принадлежностей
• Руководство по эксплуатации

Характеристики

МЭД излучения, не более:
на наружной поверхности облучателя: 10 мкЗв/ч
на расстоянии 1 м: 0.5 мкЗв/ч

Габариты и масса станции управления установкой: 1500х800х500 мм, 150 кг
Атмосферное давление: от 84 до 106,7 кПа
Относительная влажность: от 45 % до 80 %
Диапазон рабочих температур: (20±10)о С
Относительная погрешность определения расстояния от центра источника до центра детектора дозиметрического прибора, не более: ± 0.15 %

Длина канала коллиматора (от центра источника)
по ГОСТ 8.087-2000: 150 мм
по СТБ ISO 4037-1-2014: 270 мм

Доверительные границы относительных погрешностей единиц мощности кермы в воздухе (МКВ), мощности экспозиционной дозы (МЭД)
при доверительной вероятности 0.95 при аттестации установки в качестве
рабочего эталона 1-ого разряда, не более: 2,5 %
рабочего эталона 2-ого разряда, не более: 5%

Доверительные границы относительных погрешностей единиц мощности амбиентного эквивалента дозы (МАЭД), мощности индивидуального
эквивалента дозы (МИЭД) при доверительной вероятности 0.9 при аттестации установки в качестве
рабочего эталона 1-ого разряда, не более: 4.5 %
рабочего эталона 2-ого разряда, не более: 7 %

Диаметры выходного отверстия канала коллиматора

по ГОСТ 8.087-2000: 60 и 90 мм
по СТБ ISO 4037-1: 120 мм

Габариты и масса пульта управления установкой: 500х400х120 мм, 9 кг
Габариты и масса системы линейного перемещения рабочего стола, не более: 8300х1150х1500 мм, 450 кг
Высота оси пучка облучения над уровнем пола: 1500 ± 30 мм

Интервал перемещений рабочего стола относительно центра подвижной платформы, не менее
по оси Х ± 240 мм
по оси Y ± 200 мм

Габариты и масса облучателя: 640х730х1800 мм, 1400 кг
Средний срок службы: не менее 15 лет
Дискретность задания угла поворота рабочего стола: 1^о
Скорость перемещения подвижной платформы (ось Х): от 0.5 мм/с до 0.5 м/с
Интервал рабочих расстояний (по координате Х) от центра источника до детектора дозиметрического прибора: от 500 до 7000 мм
Интервал перемещения рабочего стола (по координате Х) от центра источника до детектора дозиметрического прибора: от 350 до 8000 мм
Время установления рабочего режима, не более: 1 мин
Количество источников: до 6 шт.

Рекомендуемые размеры помещения для размещения установки
рабочая камера - 11 х 5м, высота 3 м
комната управления - 5 х 2,5 м

Угол поворота рабочего стола вокруг вертикальной оси относительно первоначального положения: 360^оНапряжение питания: от трехфазной сети переменного тока напряжением (400±40) В или от однофазной сети переменного тока (230±23) В с частотой (50±1) Гц
Время перевода источника в рабочее положение, не более: не более 15 с
Время непрерывной работы установки, не менее: 24 ч

Масса оборудования, устанавливаемого на
рабочий стол - 30 кг
платформу - 150 кг
