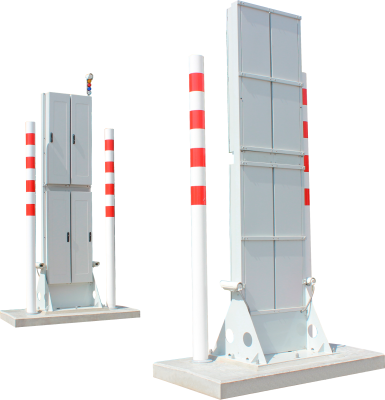

Серия радиационных портальных мониторов PM5000B - это высокочувствительные стационарные системы, предназначенные для обеспечения контроля за перемещением радиоактивных материалов. Гамма, нейтронные и гамма-нейтронные радиационные мониторы рекомендуются для контроля легкового и грузового транспорта, а также железнодорожных составов.

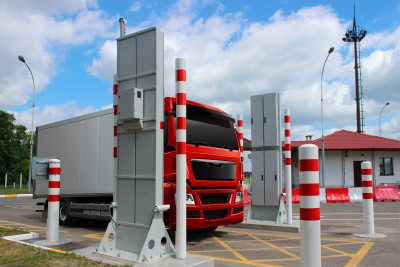

Мониторы могут быть установлены на пограничных и таможенных пунктах пропуска; на объектах, использующих или производящих ядерные материалы; при входном контроле на предприятиях, использующих или перерабатывающих вторичное сырье, для предотвращения попадания источников излучения в технологические процессы.
Принцип работы
Мониторы монтируются на основаниях на земле и рассчитаны на эксплуатацию в неблагоприятных климатических условиях. Мониторы могут иметь разную высоту зоны контроля и осуществлять контроль гамма, нейтронного или одновременно обоих видов излучения. Автомобильные мониторы могут быть снабжены системами видеонаблюдения, и обеспечивают обмен данными с ПК.
Преимущества
• Улучшенная чувствительность благодаря детекторам большего объема
• Применение новейших технологий и алгоритмов обработки данных
• Модульный принцип построения
• Звуковая и световая сигнализация
• Круглосуточный режим работы с записью истории измерений
• Возможность подключения системы видеонаблюдения
• Возможность объединения мониторов в единую сеть с управлением с одного компьютера и последующей интеграцией в сеть более высокого уровня с управлением из командного экспертного центра
Автоматизированное рабочее место
Автоматизированное рабочее место дает возможность дистанционного изменения параметров и режимов работы монитора, а также считывания и индикации информации из оперативной памяти монитора.
Программное обеспечение
Программное обеспечение для работы с портальными мониторами выполняет следующие функции:
• удаленный мониторинг статуса портальных мониторов
• идентификация объекта, вызвавшего сработку
• автоматическое составление отчета
• возможность передачи данных в удаленный командный центр
Доступные модификации
• УРК-РМ5000В-01 - двухсторонний гамма монитор из четырех блоков детектирования
• УРК-РМ5000В-05 - двухсторонний гамма монитор из двух блоков детектирования
• УРК-РМ5000В-09 - двухсторонний гамма-нейтронный монитор, состоит из двух детекторов гамма-излучения и двух детекторов нейтронного излучения на основе 10B/ZnS(Ag)
• УРК-РМ5000В-10 - двухсторонний гамма-нейтронный монитор, состоит из четырех детекторов гамма-излучения и четырех детекторов нейтронного излучения на основе 10B/ZnS(Ag)
• УРК-РМ5000В-13 - двухсторонний нейтронный монитор, состоящий из двух детекторов нейтронного излучения на основе 10B/ZnS(Ag)
• УРК-РМ5000В-14 - двухсторонний нейтронный монитор, состоящий из четырех детекторов нейтронного излучения на основе 10B/ZnS(Ag)
• УРК-РМ5000В-16 - двухсторонний гамма монитор состоящий из 8 блоков детектирования
Установки серии PM5000BM
Установки серии PM5000BM являются средствами измерения
• УРК-РМ5000ВM-01 - двухсторонний гамма монитор из четырех блоков детектирования
• УРК-РМ5000ВM-05 - двухсторонний гамма монитор из двух блоков детектирования
• УРК-РМ5000ВM-09 - двухсторонний гамма-нейтронный монитор, состоит из двух детекторов гамма-излучения и двух детекторов нейтронного излучения на основе 10B/ZnS(Ag)
• УРК-РМ5000ВM-13 - двухсторонний нейтронный монитор, состоящий из двух детекторов нейтронного излучения на основе 10B/ZnS(Ag)
• УРК-РМ5000ВM-14 - двухсторонний нейтронный монитор, состоящий из четырех детекторов нейтронного излучения на основе 10B/ZnS(Ag)
Характеристики
Вид регистрируемого излучения: гамма
Обмен информацией с ПК: порт Ethernet кабелем длиной до 100 м, на расстояние до 1000 м возможно с помощью специальной аппаратуры передачи данных
Тип сигнализации: звуковая и световая
Степень защиты корпуса: IP65
Атмосферное давление: от 84 до 106,7 кПа
Относительная влажность: 98 % при плюс 40 °C
Диапазон рабочих температур: от -30 до +50 °C
Масса: не более 610 кг
Скорость источника, км/ч, не более: 8; 20
Средний срок службы: не менее 8 лет
Число ложных срабатываний: 1/1000
Минимальные обнаруживаемые количества радиоактивных материалов в зоне контроля 6 x 4.5 м
|
|
8 км/ч
|
20 км/ч
|
|
241Am, МБк, (мкКи)
|
1.5 (41)
|
2.3 (62)
|
|
137Cs, МБк, (мкКи)
|
0.16 (4.3)
|
0.24 (6.5)
|
|
60Co, МБк, (мкКи)
|
0.10 (2.7)
|
0.15 (4.1)
|
|
57Co, МБк, (мкКи)
|
0.20 (5.4)
|
0.30 (8.1)
|
|
133Ba, МБк, (мкКи)
|
0.10 (2.7)
|
0.15 (4.1)
|
|
238U, г
|
1300
|
1900
|
|
235U, г
|
80
|
120
|
|
239Pu,г
|
2.3
|
3.4
|
Количество блоков детектирования: 4
Напряжение питания: промышленная сеть переменного тока 115-230 В., 47-63 Гц. или встроенный аккумулятор постоянного тока 12 В (резервное питание не менее 8 ч.)
