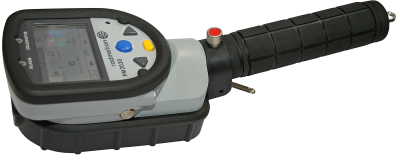

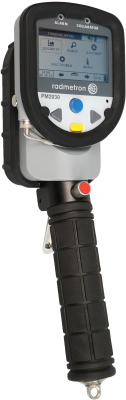

Устройство поиска неоднородностей плотности вещества УПН-PM2030
Под заказ
Запросить КП
Отправить заявкуНаши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Описание
УПН-PM2030 является переносным досмотровым прибором неразрушающего контроля и используется в качестве "детектора контрабанды" для обнаружения скрытых вложений (наркотиков, взрывчатых веществ, оружия и т.п.) внутри закрытых полостей транспортных средств, контейнеров и других устройств.
Прибор позволяет проводить поиск неоднородностей в режиме досмотра и определять тип обнаруженного материала, а также формировать библиотеки объектов досмотра. Модульная конструкция прибора дает возможность проводить сканирование в труднодоступных местах. При помощи телескопического удлинителя, пользователь может проводить обследование крупногабаритных грузов, а вибрационный сигнализатор в рукоятке прибора позволяет проводить скрытое обнаружение.
Прибор сохраняет в энергонезависимой памяти историю событий, а также подает звуковые и световые сигналы при превышении установленных порогов. Звуковая сигнализация может передаваться в наушники посредством Bluetooth.
Модификация УПН-РМ2030 НБ отличается от УПН РМ2030 отсутствием возможности использования беспроводной звуковой сигнализации по Bluetooth.
УПН-PM2030 может быть использован в качестве «детектора контрабанды» в таможенных органах, специальными службами и другими ведомствами для обнаружения скрытых вложений внутри полостей различных транспортных средств, контейнеров и прочих объектов.
Прибор позволяет проводить поиск неоднородностей в режиме досмотра и определять тип обнаруженного материала, а также формировать библиотеки объектов досмотра. Модульная конструкция прибора дает возможность проводить сканирование в труднодоступных местах. При помощи телескопического удлинителя, пользователь может проводить обследование крупногабаритных грузов, а вибрационный сигнализатор в рукоятке прибора позволяет проводить скрытое обнаружение.
Прибор сохраняет в энергонезависимой памяти историю событий, а также подает звуковые и световые сигналы при превышении установленных порогов. Звуковая сигнализация может передаваться в наушники посредством Bluetooth.
Модификация УПН-РМ2030 НБ отличается от УПН РМ2030 отсутствием возможности использования беспроводной звуковой сигнализации по Bluetooth.
УПН-PM2030 может быть использован в качестве «детектора контрабанды» в таможенных органах, специальными службами и другими ведомствами для обнаружения скрытых вложений внутри полостей различных транспортных средств, контейнеров и прочих объектов.
Принцип работы
Прибор состоит из двух модулей: блока обработки информации (БОИ) и блока сканирования (БС) с прорезиненной ручкой.
Принцип действия прибора в режиме досмотра основан на регистрации отраженного излучения от исследуемого объекта. В приборе используется источник гамма-излучения 133Ba активностью 320-370 кБк. Источник расположен внутри безопасного свинцового контейнера-коллиматора БС.
Интенсивность отраженного излучения зависит от свойств исследуемого объекта (его плотности и размеров). Прибор перемещается по поверхности исследуемого объекта. Изменение плотности объекта отображается на экране прибора и дублируется световыми, звуковыми, и вибрационными сигналами. Частота повторений сигналов зависит от размеров и плотности обнаруженной полости или вложения.
Свинцовый контейнер-коллиматор обеспечивает необходимую узкую зону облучения объекта в режиме досмотра и полную защиту оператора от гамма-излучения.
Прибор состоит из двух модулей: блока обработки информации (БОИ) и блока сканирования (БС) с прорезиненной ручкой.
Принцип действия прибора в режиме досмотра основан на регистрации отраженного излучения от исследуемого объекта. В приборе используется источник гамма-излучения 133Ba активностью 320-370 кБк. Источник расположен внутри безопасного свинцового контейнера-коллиматора БС.
Интенсивность отраженного излучения зависит от свойств исследуемого объекта (его плотности и размеров). Прибор перемещается по поверхности исследуемого объекта. Изменение плотности объекта отображается на экране прибора и дублируется световыми, звуковыми, и вибрационными сигналами. Частота повторений сигналов зависит от размеров и плотности обнаруженной полости или вложения.
Свинцовый контейнер-коллиматор обеспечивает необходимую узкую зону облучения объекта в режиме досмотра и полную защиту оператора от гамма-излучения.
Характеристики в режиме досмотра
Прибор в режиме досмотра определяет плотность материала обнаруженного объекта (пластик или металл) за перегородкой из дерева или пластика толщиной не более 20 мм, а так же группу металлов с вероятностью 0,5.
Результат определения группы металлов отображается на ЖКИ в виде названия соответствующей группы металла:
• серебро (рутений, родий, палладий, серебро, кадмий, индий, олово, сурьма)
• лантан (теллур, йод, ксенон, цезий, барий, лантан, церий, празеодим)
• гадолиний (неодим, прометий, самарий, европий, гадолиний, тербий, диспрозий, гольмий, эрбий)
• вольфрам (тулий, иттербий, лютеций, гафний, тантал, вольфрам, рений, осмий)
• золото (иридий, платина, золото, ртуть)
• свинец (талий, свинец, висмут, полоний)
Характеристики
Детектор: CsI с твердотельным фотоэлектронным умножителем
МЭД гамма-излучения
без учета фона при закрытом коллиматоре: 0.2 мкЗв/ч
без учета фона при открытом коллиматоре: 0.2 мкЗв/ч
Обмен информацией с ПК: USB, Bluetooth
Тип сигнализации: световая, звуковая, вибрационная
Степень защиты корпуса: IP65
Атмосферное давление: от 84 до 106,7 кПа
Относительная влажность: до 98 % при температуре 40 °C
Диапазон рабочих температур: от минус 30 °C до 50 °C
Масса: не более 1.13 кг
Габариты: 284х87х98 мм
Габариты встроенного закрытого источника: 133 Ba от 320 до 370 кБк, Ø 3 мм, h = 3 мм
Прибор прочен к падению на бетонный пол с высоты: 1 м.
Средний срок службы: не менее 10 лет
Аксессуары (опционально)
Удлинитель телескопический: 1.7 м. / 3.6 м.
Другое: ремень для ношения прибора на плече / ремень кистевой / тканевый чехол
Питание прибора
от двух встроенных гальванических элементов питания Alkaline типа АА (LR6): 3.0 В (минус 0,6; + 0,2) В
от двух встроенных аккумуляторов номинальным напряжением: 2.6 В (минус 0,2; +0,2) В
от сети переменного тока частотой 50 Гц через адаптер: 230 В ± 10 %
от USB ПК: 5 В
от бортовой сети постоянного тока автомобиля через адаптер: 12 В
от двух встроенных гальванических элементов питания Alkaline типа АА (LR6): 3.0 В (минус 0,6; + 0,2) В
от двух встроенных аккумуляторов номинальным напряжением: 2.6 В (минус 0,2; +0,2) В
от сети переменного тока частотой 50 Гц через адаптер: 230 В ± 10 %
от USB ПК: 5 В
от бортовой сети постоянного тока автомобиля через адаптер: 12 В
Элемент питания: 50 ч
Чувствительность прибора к гамма-излучению
в диапазоне энергий от 0,02 до 1,5 МэВ, для 109 Cd: 2600 (с-1 )/(MБк)
в диапазоне энергий от 0,02 до 1,5 МэВ, для 57Co: 6500 (с-1)/(мкЗв/ч)
в диапазоне энергий от 0,02 до 1,5 МэВ, для 241Am: 5000 (с-1)/(мкЗв/ч)
в диапазоне энергий от 0,02 до 1,5 МэВ, для 137Сs: 300 (с-1)/(мкЗв/ч)
в диапазоне энергий от 0,02 до 1,5 МэВ, для 60Co: 140 (с-1)/(мкЗв/ч)
Прибор в режиме досмотра определяет плотность материала обнаруженного объекта (пластик или металл) за перегородкой из дерева или пластика толщиной не более 20 мм, а так же группу металлов с вероятностью 0,5.
Результат определения группы металлов отображается на ЖКИ в виде названия соответствующей группы металла:
• серебро (рутений, родий, палладий, серебро, кадмий, индий, олово, сурьма)
• лантан (теллур, йод, ксенон, цезий, барий, лантан, церий, празеодим)
• гадолиний (неодим, прометий, самарий, европий, гадолиний, тербий, диспрозий, гольмий, эрбий)
• вольфрам (тулий, иттербий, лютеций, гафний, тантал, вольфрам, рений, осмий)
• золото (иридий, платина, золото, ртуть)
• свинец (талий, свинец, висмут, полоний)
Характеристики
Детектор: CsI с твердотельным фотоэлектронным умножителем
МЭД гамма-излучения
без учета фона при закрытом коллиматоре: 0.2 мкЗв/ч
без учета фона при открытом коллиматоре: 0.2 мкЗв/ч
Обмен информацией с ПК: USB, Bluetooth
Тип сигнализации: световая, звуковая, вибрационная
Степень защиты корпуса: IP65
Атмосферное давление: от 84 до 106,7 кПа
Относительная влажность: до 98 % при температуре 40 °C
Диапазон рабочих температур: от минус 30 °C до 50 °C
Масса: не более 1.13 кг
Габариты: 284х87х98 мм
Габариты встроенного закрытого источника: 133 Ba от 320 до 370 кБк, Ø 3 мм, h = 3 мм
Прибор прочен к падению на бетонный пол с высоты: 1 м.
Средний срок службы: не менее 10 лет
Аксессуары (опционально)
Удлинитель телескопический: 1.7 м. / 3.6 м.
Другое: ремень для ношения прибора на плече / ремень кистевой / тканевый чехол
Питание прибора
от двух встроенных гальванических элементов питания Alkaline типа АА (LR6): 3.0 В (минус 0,6; + 0,2) В
от двух встроенных аккумуляторов номинальным напряжением: 2.6 В (минус 0,2; +0,2) В
от сети переменного тока частотой 50 Гц через адаптер: 230 В ± 10 %
от USB ПК: 5 В
от бортовой сети постоянного тока автомобиля через адаптер: 12 В
от двух встроенных гальванических элементов питания Alkaline типа АА (LR6): 3.0 В (минус 0,6; + 0,2) В
от двух встроенных аккумуляторов номинальным напряжением: 2.6 В (минус 0,2; +0,2) В
от сети переменного тока частотой 50 Гц через адаптер: 230 В ± 10 %
от USB ПК: 5 В
от бортовой сети постоянного тока автомобиля через адаптер: 12 В
Элемент питания: 50 ч
Чувствительность прибора к гамма-излучению
в диапазоне энергий от 0,02 до 1,5 МэВ, для 109 Cd: 2600 (с-1 )/(MБк)
в диапазоне энергий от 0,02 до 1,5 МэВ, для 57Co: 6500 (с-1)/(мкЗв/ч)
в диапазоне энергий от 0,02 до 1,5 МэВ, для 241Am: 5000 (с-1)/(мкЗв/ч)
в диапазоне энергий от 0,02 до 1,5 МэВ, для 137Сs: 300 (с-1)/(мкЗв/ч)
в диапазоне энергий от 0,02 до 1,5 МэВ, для 60Co: 140 (с-1)/(мкЗв/ч)
