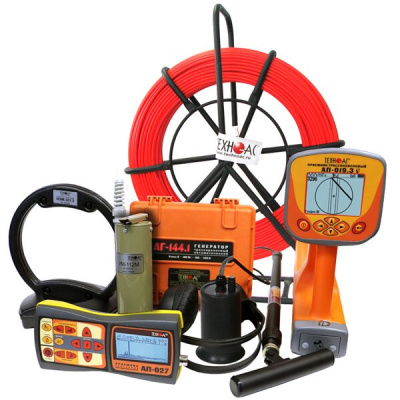

Течетрассопоисковый комплект для диагностики неметаллических и металлических трубопроводов "Успех ТПТ-529КАЗ"

Назначение

• Определение местоположения подземных коммуникаций (металлических трубопроводов и кабельных линий) на глубине до 10 м и удалении до 5 км от места подключения генератора.
• Поиск и трассировки неметаллических трубопроводов методом «Зонд».
• Определение местоположения подземных неметаллических трубопроводов акустическим методом на глубине до 3 м.
• Сохранение координат нахождения коммуникации и параметров точек в памяти приемника и построение траектории трассы на карте.
• Определения мест повреждения кабельных линий электромагнитным и акустическим методами.
• Обследования участков местности перед проведением земляных работ.
• Обнаружения мест разгерметизации трубопроводов на глубине до 3 м.

Рекомендуемые области применения

• Теплосети
• Сети водоснабжения
• Газораспределительные сети
• Геодезия

Особенности

Течетрассопоисковый комплект для диагностики неметаллических и металлических трубопроводов с функцией "Зонд" и функцией сохранения GPS/ГЛОНАСС координат "Успех ТПТ-529КАЗ" – универсальный многофункциональный комплект, в котором реализованы различные методы поиска:

1. Акустический метод трассировки коммуникаций

При акустическом методе трассировки используется ударный механизм УМ-112. Акустический метод применяется при трассировке неметаллических трубопроводов и при определении мест расположения металлических трубопроводов в условиях высоких индустриальных электромагнитных помех.

2. Метод «Зонд» с использованием внутритрубного генератора

Метод «Зонд» применяется для поиска подземных неметаллических трубопроводов, каналов и туннелей. Для поиска используется малогабаритный автономный генератор МАГ-05 с рабочей частотой 512 Гц, который при помощи проталкивающего устройства помещается внутрь трубопровода, а приемник АП-019.3 определяет место и глубину его расположения.

3. Активный электромагнитный метод поиска

При активном электромагнитной методе поиска для наведения тока в коммуникации используется автономный генератор АГ-144.1. Метод применяется для поиска обесточенных электрических кабелей и других электропроводящих коммуникаций.

4. Пассивный электромагнитный метод поиска

При пассивном электромагнитном методе поиска генератор не используется. Пассивным методом производится поиск силовых кабелей под напряжением с частотой 50(60) Гц, труб с катодной защитой и частотой 100(120) Гц и других коммуникаций в режимах широкой полосы («ШП» - на частотах 0,04…8 кГц и «Радио» - на частотах 8 кГц…40 кГц).

5. Акустический метод поиска утечек в трубопроводах

Поиск производится с использованием комплекта акустического датчика АД-247 и приемника АП-027, в котором реализованы возможности по настройке частотного диапазона приемника и различные виды визуальной и звуковой индикации. Метод предназначен для обнаружения мест разгерметизации подземных трубопроводов систем тепло-, водо-, газо-, нефтеснабжения.
