«Корона 2.2» — электроискровой дефектоскоп, предназначенный для ручного контроля качества диэлектрических покрытий на токопроводящих основаниях. Выявляет локальные сквозные и структурные дефекты в сухих изоляционных покрытиях толщиной до 16 мм. Диапазон импульсного испытательного напряжения от 5 до 40 кВ. Комплектуется веерным и Т-образным электродами.
Дефектоскоп «Корона 2.2» может использоваться для проверки структурной целостности лакокрасочных, порошковых, плёночных, битумных и прочих защитных покрытий. Подходит для исследования покрытий на изделиях из железа, бетона и других проводящих ток материалов на любом этапе эксплуатации объекта. Электроискровой дефектоскоп способен обнаруживать в покрытиях места пустот, непрокрасов, трещин, отслоений, микроотверстий, пористости, недопустимых утонений и различных посторонних включений.
Состав и конструкция

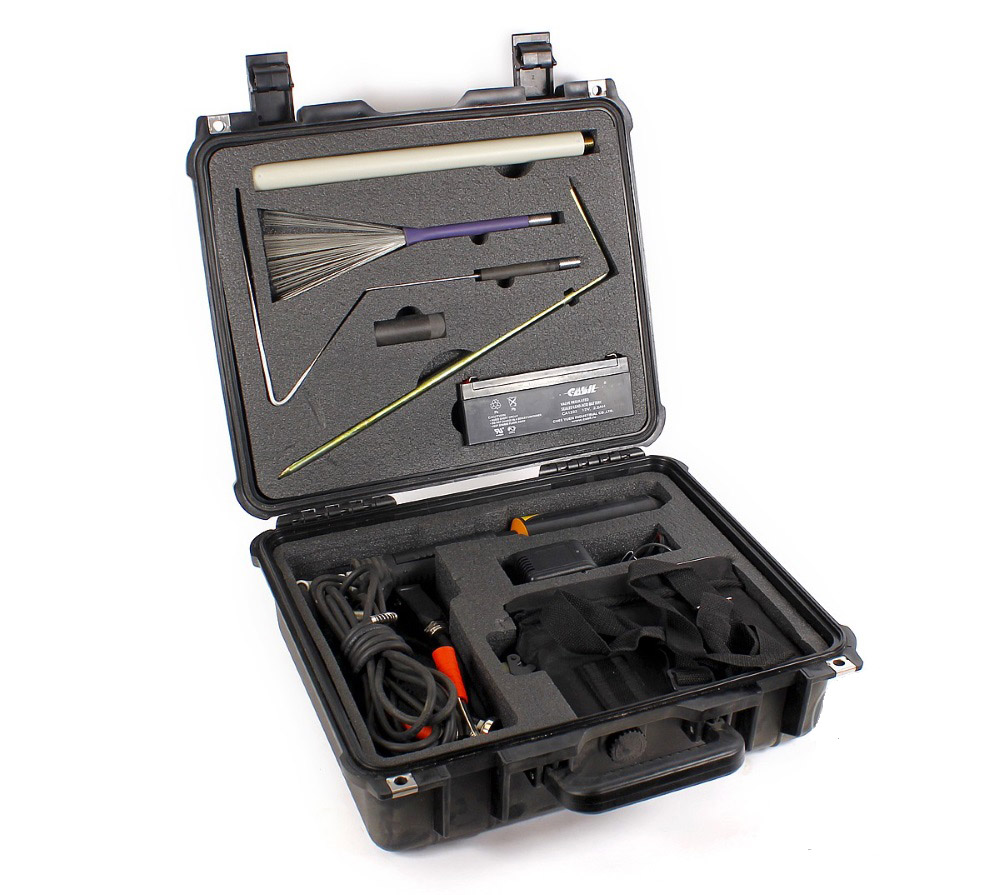

Конструктивно дефектоскоп состоит из электронного блока с аккумулятором, высоковольтного трансформатора-держателя со встроенным кабелем, провода заземления с магнитом и зажимом. В комплекте поставки есть штырь-заземлитель, удлинитель и сменные электроды. Оболочки прибора надёжно изолированы и защищены от электрического пробоя в нормальных рабочих условиях и при рекомендуемых значениях влажности.
В базовом варианте предлагаются щёточный веерный и Т-образный электроды. По требованию заказчика «Корона 2.2» может комплектоваться другими электродами под конкретные задачи. Смотреть рекомендации по выбору электродов.
Принцип работы
Действие дефектоскопа «Корона 2.2» основывается на электроискровом методе. С поверхностью контролируемого покрытия соприкасается электрод, подключенный к одному полюсу источника напряжения через трансформатор-держатель. Второй полюс источника напряжения от разъёма заземления соединяется с металлической конструкцией напрямую либо через грунт. Электронный блок фиксирует пробой воздушных промежутков напряжением между электродом и токопроводящим основанием. Перейти к техническим характеристикам.
Органы управления и регулировки
Панель управления с ЖК-дисплеем расположена в верхней части электронного блока электроискрового дефектоскопа «Корона 2.2». На ней есть тумблер для включения и выключения прибора, а также ручки регулировки уровня чувствительности и величины напряжения. На цифровом дисплее отображается значение испытательного напряжения в киловольтах. Встроенный динамик и красный светодиод служат для сигнализации в случае обнаружения дефекта. При понижении напряжения или разряде аккумулятора также происходит светодиодная индикация.
Высоковольтный трансформатор представляет собой держатель, к которому крепится электрод, напрямую либо через удлинитель. На рукоятке держателя расположена кнопка для подачи испытательного напряжения на электрод.
Кнопку можно нажимать как большим пальцем, так и кистью руки. Небольшое усилие нажатия облегчает оператору длительную работу с прибором.
Реле кнопки защищено от проникновения пыли и влаги. В случае загрязнения очистку кнопки можно произвести, сняв верхнюю часть согласно прилагаемой инструкции.
Зарядка аккумулятора
Время непрерывной работы дефектоскопа «Корона 2.2» от заряженного аккумулятора составляет от 5 до 8 часов. В нижней части электронного блока прибора находится отсек для аккумуляторной батареи, который фиксируется крышкой и винтом.
Заряд батареи можно производить внутри электронного блока с помощью зарядного устройства, подключенного через кабель-переходник к сети переменного тока 220 В, 50 Гц.
Для оперативной замены аккумулятора предусмотрена возможность внешнего заряда сменной батареи при помощи переходника и клемм.
Соответствие стандартам
Электроискровой дефектоскоп «Корона 2.2» соответствует международному стандарту ASTM G62. Документ регламентирует методы определения пропусков в защитном покрытии трубопроводов. Прибор соответствует требованиям ТР ТС 020/2011 по электромагнитной совместимости и ТР ТС 004/2011 о безопасности низковольтного оборудования.
|
Диапазон регулировки испытательного напряжения на электроде
|
5 – 40 кВ
|
|
Дискретность установки испытательного напряжения
|
0,1 кВ
|
|
Частота следования импульсов испытательного напряжения
|
50 Гц
|
|
Толщина контролируемых покрытий
|
до 16 мм
|
|
Диаметр контролируемых труб с использованием пружинных электродов
|
до 1 520 мм
|
Диаметр контролируемых труб с использованием внутритрубных дисковых
электродов
|
от 60 до 1 420 мм
|
|
Рекомендуемая скорость перемещения электрода
|
не более 0,15 м/с
|
Наименьшее расстояние между двумя дефектами, фиксируемыми
как раздельные
|
25 мм
|
|
Время установления рабочего режима после нажатия кнопки «КОНТРОЛЬ»
|
не более 5 секунд
|
|
Сигнализация электрического искрового пробоя
|
световая и звуковая
|
|
Тип индикатора напряжения на электроде
|
цифровой 3-х разрядный ЖК-дисплей
|
|
Питание
|
герметичный свинцово-кислотный аккумулятор с автоматической
|
|
регулировкой внутреннего давления
|
|
– номинальное напряжение
|
12 В
|
|
– ёмкость
|
не менее 2,2 А/ч
|
|
– ресурс
|
не менее 1 000 циклов «заряд-разряд»
|
|
– индикация разряда
|
при снижении напряжения до 11,5 В
|
|
– автоматическое выключение
|
при разряде аккумулятора до 11 В
|
|
– общепромышленный
|
от -20 до +45 °С
|
|
– низкотемпературный
|
от -45 до +45 °С
|
|
Потребляемый ток в режиме контроля при напряжении питания 12 В,
|
не более 0,5 А
|
|
испытательном напряжении 40 кВ
|
|
Время непрерывной работы
|
от 5 до 8 часов
|
|
Рабочие условия эксплуатации:
|
|
|
– температура воздуха
|
от -40 до +50 °С
|
|
– относительная влажность воздуха при +25 °С
|
до 95 % без конденсации влаги
|
|
– атмосферное давление
|
от 86,6 до 106,6 кПа
|
|
Габариты блока контроля
|
240×149×52 мм
|
|
Масса блока контроля с аккумулятором
|
2 кг
|
|
Габариты высоковольтного трансформатора-держателя
|
Ø 57×380 мм
|
|
Масса высоковольтного трансформатора-держателя
|
1,3 кг
|
