Контрольный образец для капиллярной дефектоскопии по ГОСТ 18442-80, класс чувствительности IV

Данный образец предназначен для определения качества пенетрантов при проведении капиллярной дефектоскопии в соответствии с требованиями ГОСТ 18442-80 и унифицированной методики ПНАЭГ-7-018-89, произведено в соответствии с 427620-015-4407661-2016.ТУ.

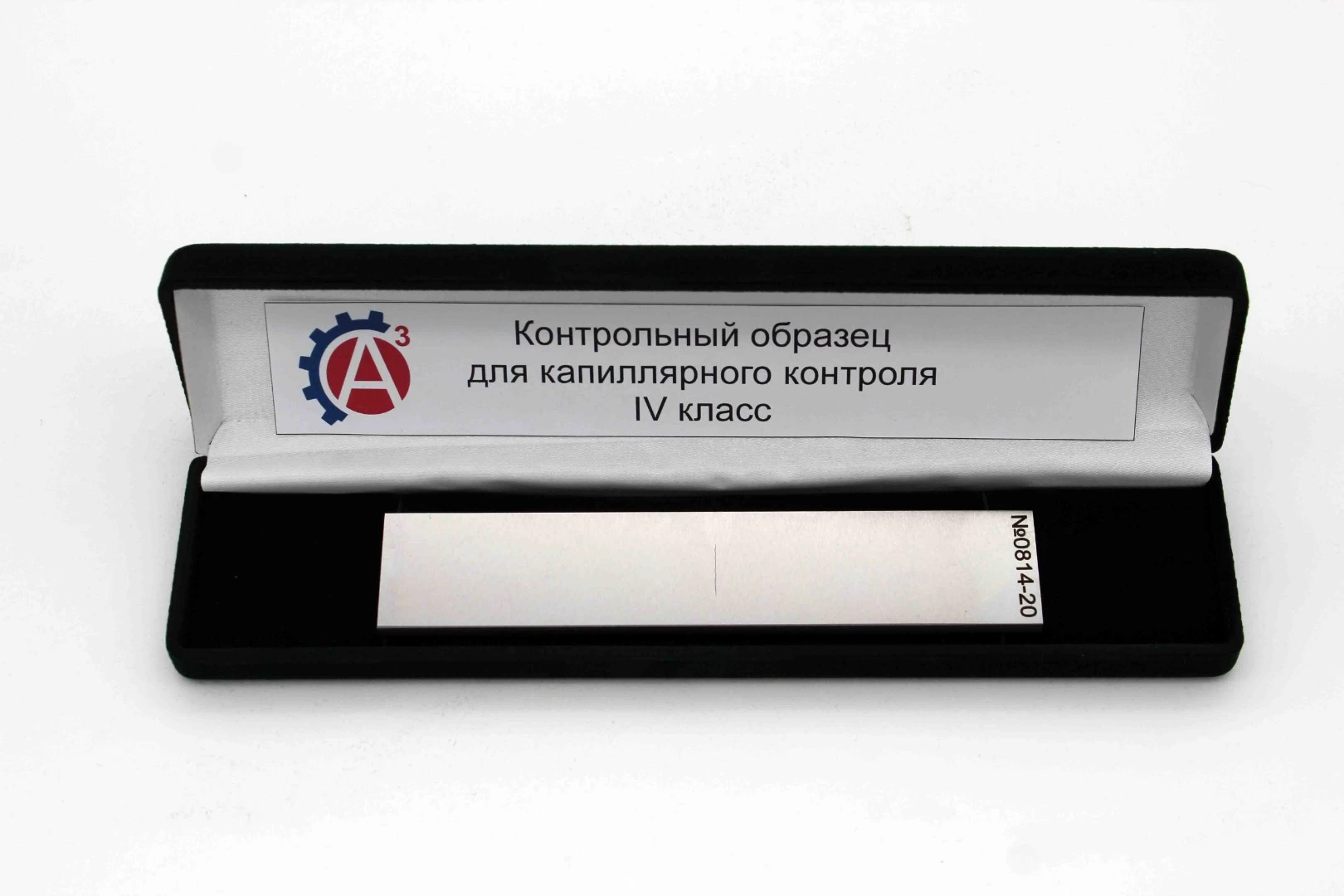

Образец представляет собой пластину, имеющую размеры 150х30х5 мм изготовленную из стали 40Х13 (по требованию Заказчика возможно изготовление из стали другой марки). Данная пластина имеет одиночную тупиковую трещину длиной более 3х мм, что соответствует п. 2.1 ПНАЭ Г-7-018-89. Ширина раскрытия трещины, согласно 1 классу чувствительности, составляет от 100 до 500 мкм. (данный параметр для каждого образца при его изготовлении определяется с помощью растрового сканирующего электронного микроскопа при соответствующем увеличении). Глубина трещины определяется по поперечным шлифам на образцах-свидетелях, входящих в состав изготавливаемой партии. Ресурс использования образца при соблюдении условий очистки и хранения при применении:

• Люминисцентного набора – 120 раз;
• Цветного набора – 60 раз.

Порядок работы с образцом:

Произвести очистку рабочей поверхности образца от загрязнений, одним из следующих способов:

• Механически – путем протирки влажной ветошью;
• Химически – очистка воздействием на образец удаляющих загрязнения водяных или органических растворителей;
• С помощью ультразвука – очистка органическими растворителями, водой или водными растворами химических соединений в ультразвуковой ванне.

Нанести на образец, равномерным слоем пенетрант, выбранный для проверки, в соответствии с указаниями производителя по его применению. Пенетрант может быть нанесен:

• Способом погружения, когда образец непосредственно погружают в емкость с пенетрантом;
• Нанесен кистью (для нанесения лучше использовать мягкую кисть с острым концом);
• Распылением из аэрозольного баллона, ручного распылителя с механическим насосом или электрического распылительного пистолета с нагнетателем.

Выждать время для обеспечения капиллярного проникновения пенетранта в трещину на образце, оно может быть разным в зависимости от типа пенетранта. В среднем оно должно быть не менее 30 мин. Время контакта образца с пенетрантов зависит от различных факторов, основным из которых является температура окружающей среды. Важно понимать, что если производителем пенетранта в документации указаны временные интервалы контакта, то при работе вблизи нижнего предела рабочего диапазона температур следует брать наибольшие значения интервалов контактов, и наоборот.Затем пенетрант необходимо полностью удалить с поверхности образца. (При его не полном удалении на поверхности образца может образоваться так называемый фон, который затрудняет выявление трещины).

Удаление возможно произвести следующими способами:

• с помощью протирания образца влажными салфетками из безворсовой ткани типа мадаполам, щетки, губки, в некоторых случаях допускается использование очищающего состава или растворителя;
• с помощью промывания путем погружения в воду или специальный очищающий состав (если это предусмотрено производителем пенетранта);
• с помощью промывания в ультразвуковой ванне, заполненной водой или специальным очищающим составом.

После очистки необходимо проявление индикаторного рисунка, для этого необходимо нанести проявитель одним из следующих способов:

• С помощью распыления жидкого проявителя струей воздуха или инертного газа;
• Нанести порошкообразный проявитель путем создания воздушной взвеси в камере, где размещен образец;
• Нанести проявитель кистью, щеткой или заменяющими их средствами;
• Нанести жидкий проявитель кратковременным погружением образца в емкость с ним.

Дождаться проявления капиллярного рисунка трещины, время проявления варьируется в зависимости от типа пенетранта и класса чувствительности и может составлять от 5 до 20 мин, соответственно, чем меньше величина раскрытия трещины тем выше время проявления.

Порядок хранения образца:

• Важно помнить, что очищенный образец не следует трогать голыми руками. Во избежание случайного загрязнения очищенный образец следует хранить в его упаковочном футляре.
• После каждого применения образца необходима его очистка и промывка либо под струей воды, либо в ультразвуковой ванне.
• Рекомендуемый режим очистки: выдержка в ацетоне не менее 2х часов либо очистка в ультразвуковой ванне с водой не менее 10 мин.
• В случаях, если образец использовался в течении 3х дней и удаление провителя с поверхности не было своевременно проведено, то необходимо выдержать его в ацетоне не менее 24х часов.

Комплект поставки:

*Технические характеристики могут быть изменены производителем без предварительного уведомления.

Характеристики:
