Комплексы компьютерной радиографии (CR)

Одним из наиболее перспективных методов неразрушающего контроля с использованием источников ионизирующего излучения является компьютерная (цифровая) радиография, результатом которой становится основанный на эффекте фотостимулируемой люминесценции цифровой снимок контролируемого объекта, удобный для анализа и детального изучения. Воздействие рентгеновских лучей на экран с люминофорным покрытием, результатом которого становится несколько вспышек, позволяет получить скрытое изображение, считываемое инфракрасным лазером.

Воздействие лазерного луча на экран заставляет люминофор светиться, причем интенсивность свечения зависит от количеств световой энергии, попавшей на люминофорное покрытие экрана в момент экспозиции. При помощи фотоэлектронного умножителя вспышки трансформируются в электрические сигналы, дающие возможность АЦП (аналогово-цифровому преобразователю) создать на пластине матрицу, где каждый элемент будет обладать собственной яркостью. Результатом этого процесса становится цифровой плоскостной снимок контролируемого объекта, позволяющий обнаружить и изучить мельчайшие дефекты, а также определить причины их образования и разработать методы их устранения.

Преимущества метода компьютерной радиографии

Востребованность методов компьютерной радиографии заметно повышается благодаря их существенным достоинствам:

• высокому значению пространственного разрешения (до 30 мкм);
• четкостью изображения деталей за счет большого количества градаций серого цвета (более 65 тысяч);
• возможностью многократного использования запоминающих пластин (от 3 до 25 тысяч раз);
• минимальный риск воздействия человеческого фактора на изображение на всех этапах съемки;
• возможность работы со снимками (масштабирование изображения, корректировка контрастности, применение цветных фильтров и др.);
• простая технология хранения и обработки пластин;
• возможность получения наряду с цифровыми, аналоговых изображений;
• снижение продолжительности и стоимости неразрушающего контроля за счет применения пластин и отсутствия необходимости в проявке рентгеновских пленок;
• доступность передачи цифровых снимков по электронной почте с первоначальным разрешением;
• уменьшению дозы радиоактивного излучения, необходимых для получения результата;
• значительное (от 2 до 20 раз) снижение относительно рентгеновской пленки продолжительности экспонирования за счет высокой чувствительности к ионизирующему излучению.

Благодаря достоинствам метод компьютерной радиографии позволяет повысить качество снимков, сократить продолжительность получения результатов контроля, снизить радиационное воздействие на персонал.

Компания «Литас»: системы компьютерной радиографии

Компания «Литас» предлагает цифровое оборудование для неразрушающего контроля различных производителей, в т.ч.:

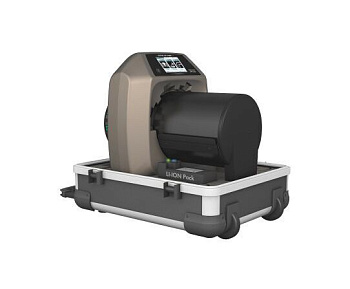

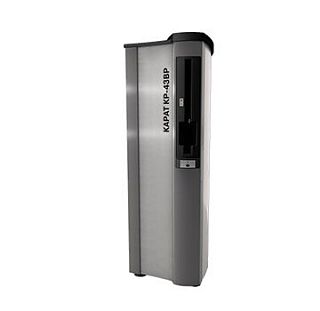

• ООО «Ньюком НДТ», Санкт-Петербург, образованное в ноябре 2010 г. и представляющее модельный ряд систем цифровой радиографии «КАРАТ», в числе которых мобильные комплексы для работы в полевых условиях, а также комплексы для бесконтактной работы с запоминающими пластинами.

Компания «Литас» является официальным представителем этих компаний и может оказывать услуги начиная с консультаций и заканчивая гарантийным ремонтом оборудования этих марок.
