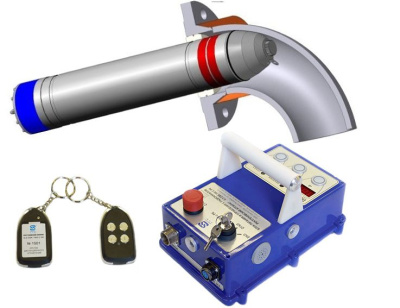

Аппарат рентгеновский панорамный фланцевый "0,5 СБК 200 СПФ РК" с питанием 24В
Аппарат рентгеновский переносной панорамный фланцевый «0.5 СБК 200 СПФ РК» с питанием 24В предназначен для проведения панорамного радиографического контроля качества сварных соединений круговых сварных швов тройников, фланцев с отводами и прямых труб с отводами малых и средних диаметров.
Аппарат имеет возможность дистанционного управления по радиоканалу, которая позволяет осуществлять включение и выключение экпозиции и тренировки, с помощью радиобрелка на расстояниях до 70 м.
Моноблок «0,5 СБК 200 СПФ РК» представляет собой источник рентгеновского излучения со встроенной панорамной рентгеновской трубкой типа 1БПК 12-200, работающей в режиме с постоянным напряжением на аноде и постоянным током анода во время экспозиции.
Аппарат имеет расширенный диапазон рабочих температур и может применяться в условиях Арктики при температурах до -40 °С.
Примеры установок аппарата
|
|
|
 |
Состав базового комплекта
| 1 |
|
Моноблок «0,5 СБК 200 СПФ» |
| 2 |
|
Блок питания и управления (БПУ-РК) «0,5 СБК 200 СПФ РК» с питанием 24 В |
| 3 |
|
Пульт радио управления-радиобрелок (РБ) - 2 шт. |
| 4 |
|
Адаптер-Преобразователь 24/31 В морозостойкий в герметичном корпусе с сильноточными проводами длиной 1 м с "крокодилами" |
| 5 |
|
Кабель моноблока (2РМ22-2РМ22) длиной 5 м |
| 6 |
|
Кабель питания 24 В (FQ18 - FQ18) длиной 1 м |
| 7 |
|
Комплект ключей замка безопасности |
| 8 |
|
Комплект эксплуатационной документации |
| 9 |
|
Футляр для Моноблока «0,5 СБК 200 СПФ РК» |
| 10 |
|
Пластиковый ящик для Блока питания и управления «0,5 СБК 200 СПФ» |
|
Размер эффективного фокусного пятна, мм
|
1,3 x 3,5 мм |
|
Диапазон рабочих температур, °С
|
-40°С ÷ +40° С |
|
Максимальная мощность на аноде трубки, Вт
|
450 |
|
Диапазон тока, мА
|
0,1 - 5 мА |
|
Угол выхода пучка, °
|
360° × 20° |
|
Масса, кг
|
комплект 17,5 кг |
|
Питание трубки
|
Постоянного потенциала |
|
Внутренняя среда
|
Маслонаполненные |
|
Вид трубки
|
Со стеклянной трубкой |
|
Тип охлаждения
|
С воздушным охлаждением |
|
Выход излучения
|
панорамный |
|
Портативность
|
Переносной |
|
Вид оборудования
|
Передвижные |
