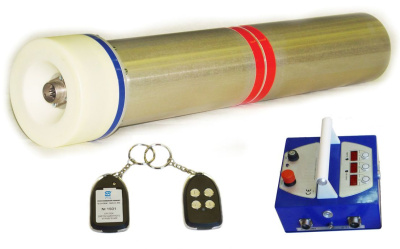

Аппарат рентгеновский панорамный "0,3 СБК 200 СП РК" с универсальным питанием
Аппарат рентгеновский переносной панорамный «0.3 СБК 200 СП РК» с универсальным питанием предназначен для проведения радиографического контроля качества сварных соединений трубопроводов, монтажных и строительных конструкций, отливок и поковок цветных и черных металлов, как в полевых, так и в цеховых условиях эксплуатации.
Аппарат имеет возможность дистанционного управления по радиоканалу, которая позволяет осуществлять включение и выключение экпозиции и тренировки, с помощью радиобрелка на расстояниях до 70 м.
Моноблок «0,3 СБК 200 СП РК» представляет собой источник рентгеновского излучения со встроенной панорамной рентгеновской трубкой типа 1БПК 12-200, работающей в режиме с постоянным напряжением на аноде и постоянным током анода во время экспозиции.
Аппарат имеет расширенный диапазон рабочих температур и может применяться в условиях Арктики при температурах до -40 °С.
Для позиционирования аппарата в трубе нами разработана и выпускается специальная тележка-центратор.
|
|
|
Моноблок «0,3 СБК 200 СП РК» |
|
|
|
Блок питания и управления с радиоканалом (БПУ-РК-24В) «0,3 СБК 200 СП РК» с питанием 24В |
|
|
|
Пульт радио управления-радиобрелок (РБ) - 2 шт. |
|
|
|
Адаптер-Преобразователь 24/31 В морозостойкий в герметичном корпусе с сильноточными проводами длиной 1 м с "крокодилами" |
|
|
|
Кабель моноблока (2РМ22-2РМ22) длиной 5 м |
|
|
|
Кабель питания 24 В (FQ18 - FQ18) длиной 1 м |
|
|
|
Съемная ручка моноблока |
|
Комплект ключей замка безопасности | |
|
Комплект эксплуатационной документации | |
|
|
|
Пластиковый ящик для Моноблока «0,3 СБК 200 СП РК» |
|
|
|
Пластиковый ящик для Блока питания и управления «0,3 СБК 200 С РК» с питанием 24В |
|
Размер эффективного фокусного пятна, мм
|
1,3 x 3,5 мм |
|
Диапазон рабочих температур, °С
|
-40°С ÷ +40° С |
|
Максимальная мощность на аноде трубки, Вт
|
300 Вт |
|
Диапазон тока, мА
|
0,1 - 3 мА |
|
Угол выхода пучка, °
|
360° × ±20° |
|
Масса, кг
|
комплект 17,5 кг |
|
Питание трубки
|
Постоянного потенциала |
|
Внутренняя среда
|
Маслонаполненные |
|
Вид трубки
|
Со стеклянной трубкой |
|
Тип охлаждения
|
С воздушным охлаждением |
|
Выход излучения
|
панорамный |
|
Портативность
|
Переносной |
|
Вид оборудования
|
Передвижные |
