Габаритные размеры с минимальным выносом стрелы (без крепления р/а и ложемента для кабеля) (Д × Ш × В), мм 1260 × 950 × 2560
Габаритные размеры с минимальным выносом стрелы с установленным ложементом для кабеля с жесткой фиксацией сверху стойки (Д × Ш × В), мм 1260 × 950 × 2620
Габаритные размеры с минимальным выносом стрелы с установленным ложементом для кабеля с роликовым перемещением (Д × Ш × В), мм 1260 × 950 × 2740
Габаритные размеры с максимальным выносом стрелы (без крепления р/а и ложемента для кабеля) (Д × Ш × В), мм 1780 × 950 × 2560
Габаритные размеры штатива без стрелы (без ложемента для кабеля) (Д × Ш × В), мм 1200 × 950 × 2560
Максимальное горизонтальное расстояние от переднего торца платформы до оси излучателя рентгеновского аппарата, мм зависит от модели р/а
Клиренс платформы, мм, не менее 140
Максимальное число степеней свободы штатива для перемещения рентгеновского излучателя, шт. 5
Конструкция системы крепления, мм зависит от модели р/а
Максимальное горизонтальное расстояние от переднего торца платформы до центра источника излучения высоковольтного блока рентгеновского аппарата зависит от модели р/а

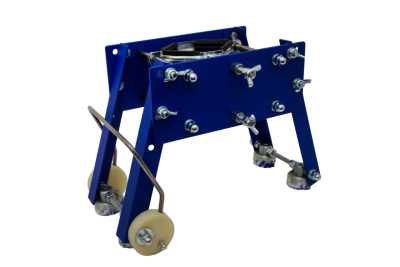

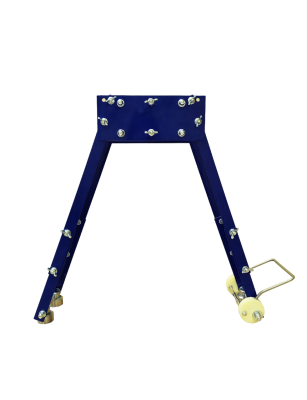

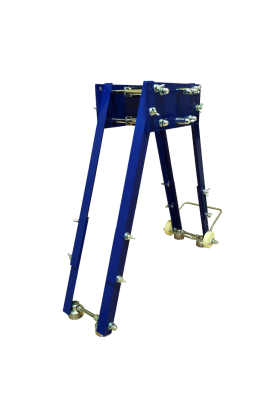

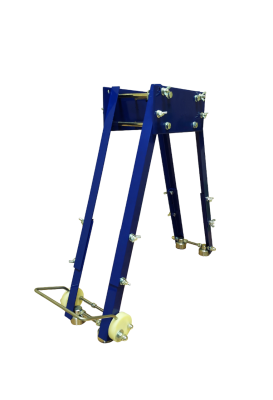

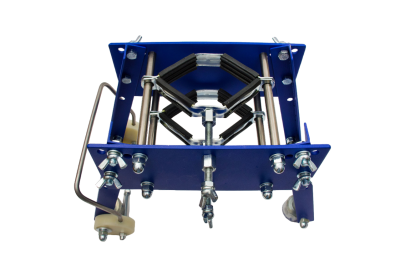

Приспособление (устройство) «Паук-У» предназначено для магнитного крепления импульсных рентгеновских аппаратов серий «Арина», «Памир» и «Пион» и аналогичных по конструктиву аппаратов всех типов, в т.ч. снятых с производства, на ферримагнитном основании (металлические трубы, резервуары, и др.) при проведении радиографического контроля.
Магнитный держатель представляет собой магнит диаметром 25х15 мм инновационной марки NeFeB №50, заключенный в стальную оболочку из электротехнической стали диаметром менее 40 мм.
Для отсоединения магнитов от трубы предусмотрено специальное приспособление с двумя эксцентриками.
Габаритные размеры с минимальным выносом стрелы (без крепления р/а и ложемента для кабеля) (Д × Ш × В), мм 1260 × 950 × 2560
Габаритные размеры с минимальным выносом стрелы с установленным ложементом для кабеля с жесткой фиксацией сверху стойки (Д × Ш × В), мм 1260 × 950 × 2620
Габаритные размеры с минимальным выносом стрелы с установленным ложементом для кабеля с роликовым перемещением (Д × Ш × В), мм 1260 × 950 × 2740
Габаритные размеры с максимальным выносом стрелы (без крепления р/а и ложемента для кабеля) (Д × Ш × В), мм 1780 × 950 × 2560
Габаритные размеры штатива без стрелы (без ложемента для кабеля) (Д × Ш × В), мм 1200 × 950 × 2560
Максимальное горизонтальное расстояние от переднего торца платформы до оси излучателя рентгеновского аппарата, мм зависит от модели р/а
Клиренс платформы, мм, не менее 140
Максимальное число степеней свободы штатива для перемещения рентгеновского излучателя, шт. 5
Конструкция системы крепления, мм зависит от модели р/а
Максимальное горизонтальное расстояние от переднего торца платформы до центра источника излучения высоковольтного блока рентгеновского аппарата зависит от модели р/а
Ход перемещения стрелы в горизонтальной плоскости, мм 530
Ход перемещения стрелы в вертикальной плоскости, мм 1980
Угол вращения рентгеновского аппарата в вертикальной плоскости, град. 360
Угол вращения стойки штатива относительно собственной оси, град. 360
Высота расположения центра подъемного механизма, мин., мм 420
Высота расположения центра подъемного механизма, макс., мм 2400
Номинальная скорость подъема/опускания, мм/с 25
Время плавного разгона до номинальной скорости, с 3
Грузоподъемность платформы, кг 300
Максимальная масса излучателя рентгеновского аппарата, кг 60
Масса штатива-манипулятора, кг 200
Присоединительный диаметр тубуса, мм 80-100
