Действующие технические регламенты на радиографические методы неразрушающего контроля

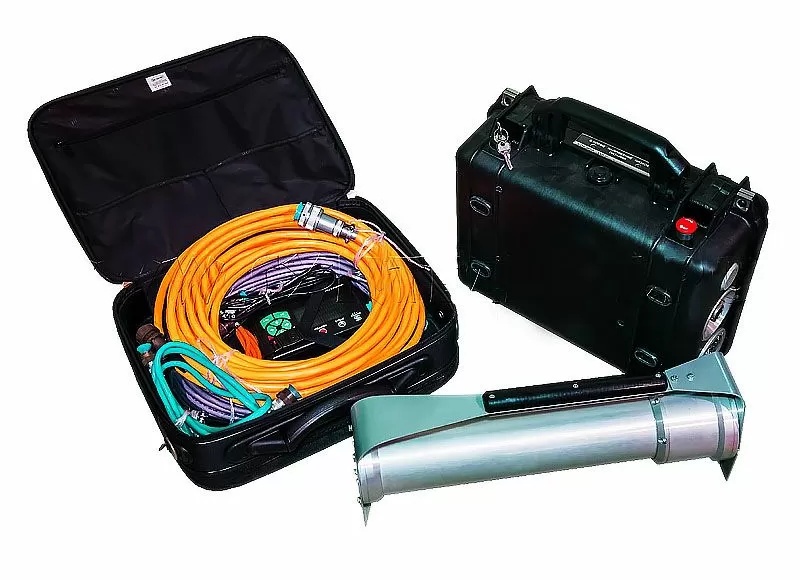

Разнообразие методов рентгенографического контроля, широкий ассортимент импортного оборудования и расходных материалов для радиационных способов дефектоскопии, опасность радиоактивных источников излучения привели к необходимости всесторонней стандартизации радиографических методов неразрушающего контроля материалов и изделий.
Номенклатура действующих нормативных документов
Методику рентгенографического контроля, требования к приборам и аппаратам для его проведения, общие технические требования и единую терминологию при радиационной дефектоскопии регламентирует более двух десятков технических регламентов. Их можно условно разделить на четыре большие группы:
1. Стандарты, устанавливающие единые требования к терминологии в области радиационных методов контроля и конкретизирующие понятия в этой сфере:
- ГОСТ 20337-74 Приборы рентгеновские. Термины и определения;
- ГОСТ Р 55776-2013 Контроль неразрушающий радиационный. Термины и определения (ИУС 11-2014), действующим с 1.07.2015 г. (вместо ГОСТ 24034-80 Контроль неразрушающий радиационный. Термины и определения);
- ГОСТ 23480-79 Контроль неразрушающий. Методы радиоволнового вида. Общие требования;
- ГОСТ 16950-81 Техника радиационно-защитная. Термины и определения;
- ГОСТ 15484-81 Излучения ионизирующие и их измерения. Термины и определения;
- Рекомендации по межгосударственной стандартизации. Государственная система обеспечения единства измерений. РМГ 78-2005 Излучения ионизирующие и их измерения. Термины и определения, действует с 01.09.2006 г. Вместо ГОСТ 15484-81 Излучения ионизирующие и их измерения. Термины и определения;
- ГОСТ 17064-71 Узлы и принадлежности для гамма-аппаратов. Термины и определения;
2. Стандарты, регламентирующие сферу использования, общие требования к приборам, аппаратам и образцам, методике проведения контроля, порядку оформления результатов операций и правилам безопасности:
- ГОСТ 27947-88 Контроль неразрушающий. Рентгентелевизионный метод. Общие требования;
- ГОСТ 23480-79 Контроль неразрушающий. Методы радиоволнового вида. Общие требования;
- ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические требования;
- ГОСТ 23764-79 Гамма-дефектоскопы. Общие технические условия;
- ГОСТ 25113-86 Аппараты рентгеновские для дефектоскопии. Общие технические условия;
- ГОСТ 20426-82 Контроль неразрушающий. Методы радиационные. Область применения;
3. Стандарты на вновь разрабатываемые и модернизируемые аппараты, предназначенные для рентгенорадиометрических методов контроля. При необходимости регламентирующие методику их поверок:
- ГОСТ 29074-91 Аппаратура контроля радиационной обстановки;
- ГОСТ 29025-91 Дефектоскопы рентгентелевизионные и электрорентгенографические;
- ГОСТ 26114-84 Дефектоскопы на базе ускорителей заряженных частиц. Параметры и требования;
- ГОСТ 17209-89 Средства измерений объемной активности радионуклидов в жидкости;
4. Стандарты, регламентирующие методику контроля качества радиографическими методами:
- Приказ Ростехнадзора № 468-18 от 27.09.2018 Руководство по безопасности «Методические рекомендации о порядке проведения компьютерной радиографии сварных соединений технических устройств, строительных конструкций зданий и сооружений, применяемых и эксплуатируемых на опасных производственных объектах»;
- ГОСТ 7512-82 Контроль неразрушающий. Сварные соединения. Радиографический метод. Регламентирует требования к рентгенографическому контролю сварных соединений толщиной от 1 до 400 мм;
- ГОСТ 23055-78 Классификация сварных соединений по результатам радиографического контроля. Устанавливает семь классов сварных соединений по допустимым размерам дефектов, выявляемых в ходе радиографического контроля;
- ГОСТ 8.638-2013 Государственная система обеспечения единства измерений. Метрологическое обеспечение радиационного контроля. Основные положения (ИУС 12-2014), действует с 01.07.2015 г. Вместо ГОСТ Р 8.594-2002 Метрологическое обеспечение радиационного контроля. Регламентирует требования к состоянию и изменения радиационной обстановки на объекте контроля и контролю за выполнением требований установленных норм;
- ГОСТ 15843-79 Принадлежности для промышленной радиографии. Основные размеры. Регламентирует основные размеры пленок, экранов, кассет, знаков для промышленной радиографии;
- ГОСТ 22091.14-86 Приборы рентгеновские. Методы измерения напряжения рентгеновской трубки. Регламентирует методику контроля за счет определения плотности фотонов, излучаемых рентгеновской трубкой;
- ГОСТ 22091.9-86 Приборы рентгеновские. Измерение размеров эффективного фокусного пятна. Регламентирует методику контроля за счет изменения размеров фокусного пятна, полученного в результате излучения рентгеновской трубки;
- ГОСТ 22091.5-86 Приборы рентгеновские. Методы измерения тока рентгеновской трубки. Регламентирует методику контроля за счет изменения размеров фокусного пятна, полученного изменения тока рентгеновской трубки;
- ГОСТ 8.452-82 Приборы рентгенорадиометрические. Методы и средства поверки. Регламентирует способы и методику поверок рентгенорадиометрических приборов для определения элементного состава веществ.
Приведенный комплекс нормативных документов охватывает основной объем понятий, методик и технологий радиографических методов неразрушающего контроля материалов, изделий, конструкций.
Новые нормативные документы по методам радиографического контроля
На 01.01.2018 г. было намечено введение в действие нормативных документов в области радиографического контроля:
- ГОСТ ISO 17636-1-2017 «Неразрушающий контроль сварных соединений. Радиографический контроль. Часть 1. Способы рентгено- и гаммаграфического контроля с применением плёнки»;
- ГОСТ ISO 17636-2-2017 «Неразрушающий контроль сварных соединений. Радиографический контроль. Часть 2. Способы рентгено- и гаммаграфического контроля с применением цифровых детекторов».
Однако из-за позиции отечественных специалистов рентгеноскопического контроля, указавших разработчику на положения документа, фактически исключающих из работы импульсные рентгеновские аппараты и демонстрирующих протекционизм по отношению к импортным радиографическим пленкам в ущерб отечественным, введение в действие ГОСТ ISO 17636-2-2017 было отложено сначала на 01.01.2020 г., а потом на 01.01.2021 г. За это время документ был откорректирован и судя по документам Росстанларта с 01.01.2021 г. вступает в силу:
- ГОСТ ISO 17636-1-2017;
- актуализированная редакция ГОСТ ISO 17636-2-2017.
Действующий комплекс нормативных документов по рентгенографическому контролю позволил стандартизировать методику радиационной дефектоскопии.
