Об отечественных и подсанкционных рентгеновских аппаратах
Использование методов неразрушающего контроля при помощи источников ионизирующего излучения дает возможность обнаруживать даже микроскопические дефекты материалов и изделий. Крайне важным для повышения действенности контроля качества являются возможности и характеристики рентгеновского оборудования.
Отечественный рынок до недавнего времени предлагал широкий ассортимент импортных генераторов, но антироссийская санкционная политика многих государств резко снизила возможности выбора. Некоторое количество заранее приобретенных импортных рентгеновских генераторов еще не распродано, но в ближайшей перспективе лучше всего ориентироваться на оборудование, выпускаемое отечественными производителями.
Российские и зарубежные производители рентгеновских генераторов
До введения антироссийских санкций на отечественном рынке оборудования для радиационного контроля материалов и оборудования были представлены рентгеновские генераторы многих западных фирм, среди которых одной из наиболее востребованных была продукция компании «Teledyne ICM S.A.» (Бельгия) и американской многоотраслевой корпорации «General Electric». Бельгийская компания ICM («Industrial Control Machine») была основана в 1993 году с целью разработки и производства оборудования для рентгеновского контроля.
Освоив в дальнейшем выпуск рентгеновских детекторов, компания вышла на рынок средств безопасности и в 2015 году была приобретена бельгийской промышленной группой «Teledyne Technologies» и после слияния получила наименование «Teledyne ICM». Транснациональная корпорация «General Electric» была основана в 1878 году в США. С 2016 года ее штаб-квартира располагается в Бостоне штат Массачусетс.
Альтернативой западному оборудованию для проведения неразрушающего контроля материалов и изделий являются рентгеновские генераторы, разработанные и выпускаемые отечественной компанией «Литас» из Казани. Созданная более 20 лет назад компания занимается разработкой и производством высокоточной техники.
Сегодня ООО «Литас» может предложить производственным предприятиям и исследовательским организациям современные переносные моноблочные высокочастотные рентгеновские генераторы, а также проконсультировать по вопросам применения рентгеноскопического оборудования для неразрушающего контроля.
Основные характеристики иностранных и отечественных рентгеновских генераторов
Одним из видов продукции, выпускаемых бельгийской компанией «Teledyne ICM S.A.» являются обладающие высокой производительностью генераторы серии Site-X CP, оборудованные газонаполненной керамической трубкой постоянного потенциала с воздушным охлаждением. Эти устройства предназначены для неразрушающего контроля качества сварных швов всевозможных конструкций в различных отраслях промышленного производства и строительства.
В серию входят передвижные модели с направленным рентгеновским излучением SITE-X CP120B, SITE-X CP160B, SITE-X CP160D, SITE-X CP200D, SITE-X CP225D, SITE-X CP275D, SITE-X CP300D и модель с панорамным излучением – SITE-X CP160CR. Все эти модели могут эксплуатироваться в полевых условиях, при температуре наружного воздуха от -30°С до +60°С, они выпускаются с классом пылевлагозащиты IP 65 (полная защищенность от пыли и струй воды) кроме модели SITE-X CP120B, класс пылевлагозащиты у которой IP54 (частичная защищенность от пыли, не препятствующая работе и проникновению твердых объектов диаметром 1 мм и более). Различаются модели:
- выходным напряжением: от 120 кВ у модели CP120B до 300 кВ у модели CP300D;
- максимальной мощностью на аноде: от 80 вТ у модели CP160B до 900 вТ у моделей CP160D, CP225D, CP275D и CP300D;
- глубиной проникновения в сталь: от 10 мм у модели CP120B до 66 мм у модели CP300D.
Модели этой серии позиционируются как передвижные. Однако если вес от 7,5 кг у CP120B до 11,9 кг у модели CP160D позволяет работнику легко переносить оборудование по мере необходимости, то масса от 14,7 кг у CP225D кг до 23,0 кг у моделей CP275D и CP300D требует определенных усилий.
В число свойств рентгеновских генераторов серии SITE-X CP, дающих им преимущества перед аналогичным оборудованием других производителей, можно отнести:
- наличие коллиматоров карусельного типа, оснащенных диафрагмами, которые были предварительно откалиброваны под наиболее востребованные рентгеновские пленки;
- универсальность, поскольку генераторы этой серии пригодны для работы, как в полевых, так и в лабораторных условиях. Единственное ограничение – наличие источника питания;
- надежная система охлаждения, снижающая температуру на 50% даже в условиях усиленного режима работы, а также высокая степень защиты персонала от радиоактивного облучения.
Рентгеновский генератор панорамного типа CP160CR позволяет производить неразрушающий контроль трубопроводов диаметром более 15 см (6 дюймов). Он способен просветить сталь толщиной до 28 мм за 10 минут, что практически равно выдержке в 25 сек для стандартных труб диаметром 6 дюймов.
Другой серией рентгеновских генераторов компании «Teledyne ICM S.A.» являются полупериодные передвижные приборы серии SITE-X моделей D1802, D2504, D2506, D3006, D3206, D3605 с питающейся от сети газонаполненной керамической трубкой со стержневым анодом, воздушным охлаждением и мишенью, расположенной за пределами охлаждающей и изолирующей среды. Подобная конструкция дает возможность применять более компактный коллиматор. Модели различаются:
- величиной анодного напряжения, которое варьируется в интервале от 60-180 кВ у аппарата D1802 до 120-360 кВ у генератора D3605;
- глубиной проникновения в сталь: от 24 мм у D1802 до 78 мм у D3605;
- весом: от 9,5 кг у D1802 до 46,0 кг у D3605.
Все приборы этой серии могут работать на открытом воздухе в интервале температур от -25°С до +70°С и имеют класс пылевлагоустойчивости IP65.
В полупериодных генераторах меньше деталей, их электронная схема проще, обслуживание и ремонт дешевле. Эти устройства надежны, безопасны и компактны, хотя доза радиации, которую они выдают в 2 раза меньше, чем доза, выдаваемая рентгенаппаратами постоянного потенциала при равных других параметрах.
Рентгеновские генераторы марки «ERESCO» моделей 32MF4-C, 42MF4, 52-MF4-CL, 65-MF4, 160MF4-R, 160-MF4-RW, 200MF-4R, 200MF-4RW с брендом «General Electric» изготавливаются в Германии на предприятиях «GE IT» и обладают следующими характеристиками:
- высоким КПД;
- способностью работать в сложных климатических условиях;
- возможностью производить контроль сварных швов в труднодоступных местах в полевых условиях;
- наличием цифрового пульта, графического дисплея и встроенного калькулятора;
- классом пылевлагозащиты IP65;
- просвечивать сталь толщиной до 42 мм;
- газонаполненной металлокерамической трубкой с питанием от сети и воздушным охлаждением.
В рентгенаппаратах «ERESCO» предусмотрен направленный выход излучения кроме панорамной модели 32MF-4C. Максимальное напряжение на трубке составляет величину до 200 кВ, а сила тока при максимальном напряжении изменяется от 3,0 до 4,5 мА. Мощность приборов составляет 600 – 900 Вт, а вес не превышает 31 кг.

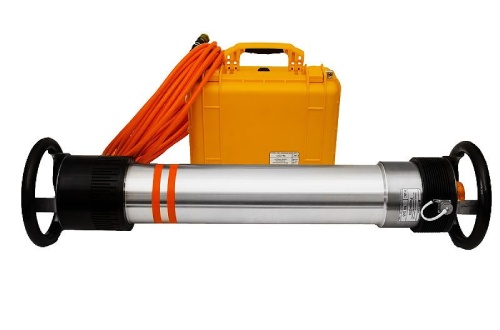

Российские аналоги, в частности рентгеновские аппараты серии «Радон», разработанные и выпускаемые казанской фирмой «Литас» имеют схожие показатели. Так, генераторы «Радон 250» с направленным выходом излучения и «Радон 250П» с панорамным выходом работают в диапазоне напряжений от 50 до 250 кВ, при силе тока от 1 до 6 мА в диапазоне температур от -40°С до +75°С. Мощность устройств составляет 1000 Вт и они способны просвечивать сталь толщиной от 60 мм («Радон 250П») до 95 мм («Радон 250»). Вес установок составляет 28 кг.
Что мы проиграли из-за санкций
Особенных трудностей из-за невозможности получить импортную измерительную технику российские производственные предприятия и исследовательские организации испытывать не должны, поскольку основные показатели довольно близки:
- диапазон допустимых температур наружного воздуха, при которых может работать аппаратура у отечественных приборов шире: от -40°С до +75°С у аппаратов «Радон» и от -25°С до +70°С у генераторов «Teledyne»;
- вес аппаратов «Радон» составляет 28 кг, «ERESCO» 31 кг и 46 кг «Teledyne».
Однако основным преимуществом российской рентгеновской аппаратуры является наличие сервисных предприятий, которые останутся на месте независимо от наличия или отсутствия санкций и смогут провести быструю и квалифицированную профилактику или ремонт средств неразрушающего контроля фирменными запчастями отечественного производства.
Санкции не позволяют полностью перекрыть всю линейку импортных рентгенаппаратов для неразрушающего контроля материалов и изделий, но в диапазоне с напряжением до 250 кВ и мощности от 900 до 1000 Вт, аппараты с торговой маркой «Радон» работают ничуть не хуже оборудования с мировыми брендами.
